Cambio de Pasta Térmica para PlayStation 4 Slim

Escrito Por: Muhammad Saif Khan
  • Comentarios: 10
Cambio de Pasta Térmica para PlayStation 4 Slim

Dificultad

Moderado

Pasos

16

Tiempo Requerido

1 hora

Introducción

Con el tiempo, las consolas como la PlayStation 4 Slim comienzan a sobrecalentarse debido a la acumulación excesiva de polvo. Hace que la pasta térmica se diluya y la velocidad se reduce drásticamente. El sobrecalentamiento produce ruido y los usuarios ya no quieren la consola por lo que algunos incluso están dispuestos a reemplazarla. ¡Esta guía muestra cómo limpiar PlayStation 4 Slim, reemplazar la pasta térmica y restaurar la consola a condiciones de funcionamiento fantásticas!

[vídeo|https://www.youtube.com/watch?v=0BYsBdS8...]

  1. y4bBvpjHQU4AaiHV
    y4bBvpjHQU4AaiHV
    gPnsMgV62MWZiLgK

    • Remueve el panel cerca a los puertos deslizándolo hacia la derecha.

    • Usa un destornillador T9 Torx para remover los tornillos.

    That’s clearly a Phillips screw… not Torx.

    Andrew Sauk -

  2. hAZwwyJALUq3iqjD

    • Tira del lazo negro en el lateral de la PS4 para sacar el disco duro.

  3. XXBEeiSiMNMXpPu5

    • Localiza el sticker plástico de la garantía al lado de los tres puertos en el lateral de la consola.

    • Arranca el sticker

    • Usa el destornillador T9 Torx para sacar el tornillo.

    Bei mir war es der TR8 Schraubendreher

    Tim Krauthoff -

  4. NWVBlouZacvNyFjB
    NWVBlouZacvNyFjB
    ONibSSRyvCUD3nhV

    • Voltea la PS4 con la parte inferior hacia arriba y el lado del tornillo que acabas de quitar mirando hacia ti.

    • Retire la cubierta empujando desde las dos esquinas hacia arriba y luego deslizarlo hacia atrás.

    • Este paso requerirá un poco de fuerza y usted escuchará los sonidos del chasquido de como la cubierta está saliendo.

  5. m3TbkEZp6CMiklRm

    • Usa un destornillador Philips #0 para quitar estos tornillos

  6. yBEc3c1RVSr4LXTs
    yBEc3c1RVSr4LXTs
    ZAipHIZUIc5XcdJe
    tWiJqX15foLgNnoB

    • Remueva la tapa superior haciendo palanca desde las dos esquinas y después deslizando la tapa hacia atrás.

    • Este paso requiere un poco de fuerza y se escuchará algunos chasquidos que indican que la tapa está saliendo.

    • Remueva los tres tornillos de seguridad Torx T9.

    • Use un destornillador Philips #0 para remover los dos tornillos.

    • Levante y quite el panel de metal después de quitar los tornillos.

  7. sS1ML2ATaNBWB1HD

    • Remueve la fuente de poder desconectando el cable indicado.

  8. yKrWBZLxNSxeQ4kF
    yKrWBZLxNSxeQ4kF
    VGOVXdbUjUb1SfuN
    SfOeB1UYU4DkHqFR

    • Voltea la PS4 con el panel de metal hacia arriba.

    • Levanta el clip negro del conector más largo para removerlo.

    • Desconecta el cable indicado tirando hacia atrás con un poco de fuerza.

    • Tira de las lengüetas azules para quitar los conectores restantes.

    • Cuidadosamente desconecta el cable negro de la placa madre.

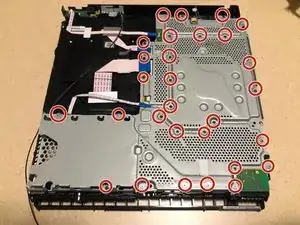

  9. VgcFwI4g6HNZ3QSA
    VgcFwI4g6HNZ3QSA
    UEPVXjf3HZpnTo2T

    • Usa un destornillador Philips #0 para remover todos los tornillos.

    • Después de destornillarlos, remueve el panel de metal para acceder a la placa madre.

    • Remover el panel de metal requiere un poco de fuerza pero no tires muy fuerte, ya que es posible que te hayas olvidado de quitar un tornillo.

    Note that there are different screws that hold it all together. Mostly black screws and then some silver

    Kayla Austin -

  10. dRKSKBKH1Rf1cTaY
    dRKSKBKH1Rf1cTaY
    Z2JIuPK6KpI4enFf

    • Usa un destornillador Philips #0 para remover los dos tornillos.

    • Desconecta el cable tirándolo firmemente.

    • Levanta el soporte de metal con los dedos para exponer la placa madre.

  11. BHRsIJWWBcVjvtcf
    BHRsIJWWBcVjvtcf
    LdEPppePRJQyxD1Z

    • Aplica 2-3 gotas de removedor de material térmico en los puntos indicados para remover la pasta térmica vieja y luego límpiala con un paño de microfibra hasta que no quede ningún residuo.

    • Aplica 2-3 gotas de purificador térmico de superficies en un nuevo Q-tip y repasa la zona limpiada.

    • Ambos pasos pueden requerir múltiples repeticiones.

    thank you as always for the pictures but there should be a warning or notice added in there is a very small bracket on the heatsink itself it fell off when i removed the heatsink i could not find out where it belonged until i saw these pictures it look like a u shape with a small screw hole in the middle.

    ccarter314 -

  12. CmQjC5vJZO2EC4Qb
    CmQjC5vJZO2EC4Qb
    fVUQpN4Y2MOH2kvj

    • Aplica aproximadamente 3/4 de pulgada de pasta térmica Arctic Silver 5 sobre la superficie preparada.

    • Deja reposar la pasta térmica durante 10 minutos antes de volver a montarla.

  13. dvNqkUYELZPS1ixN

    • Utiliza un destornillador Phillips #0 para retirar los dos tornillos.

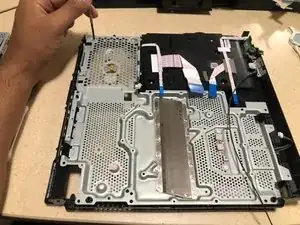

  14. ecDerYZhfuLPYpTc
    ecDerYZhfuLPYpTc
    ryY1FTmJB2dZnkSt

    • Dale la vuelta a la consola.

    • Utiliza un destornillador Phillips #0 para retirar el tornillo.

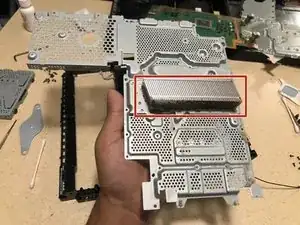

  15. JuFavcH4voSciU1I
    JuFavcH4voSciU1I
    2su3Mp521lOK5dhH

    • Levanta el panel metálico y en la parte posterior se encuentra el disipador.

    • Limpia el disipador con un cepillo y una lata de aire comprimido.

  16. 4qKo5hXoTL52CIsw
    4qKo5hXoTL52CIsw
    HZFjZwasHxuFT2Jf

    • Utilice un destornillador Phillips #0 para retirar los dos tornillos.

    • Limpie el ventilador con un cepillo y una lata de aire comprimido.

Conclusión

Para reensamblar tu dispositivo, sigue las instrucciones en el orden inverso.
