Dell Chromebook 13 3380 Reemplazo del ensamblaje de la pantalla

Escrito Por: Terrence15
  • Comentarios: 0
Dell Chromebook 13 3380 Reemplazo del ensamblaje de la pantalla

Dificultad

Fácil

Pasos

17

Tiempo Requerido

10 - 15 minutos

Introducción

En esta guía, le mostraremos cómo quitar y reemplazar el ensamblaje de la pantalla.

  1. RCPTqDiZQC2oEQg5

    • PRECAUCIÓN: El ensamblaje de la pantalla táctil LCD está preensamblado con el bisel de la pantalla LCD, la placa secundaria del sensor táctil, el cable del sensor táctil, el cable de la pantalla y el módulo de la cámara y, por lo tanto, no se puede desmontar más y debe reemplazarse como un conjunto.

    • Siga el procedimiento en Antes de trabajar dentro de su computadora.

    • Desconecte el cable eDP.

  2. qYjmgKVe1qGpCfDe

    • Desconecte los cables de antena de la tarjeta WLAN.

  3. vvVxRrixMsd2dwtd

    • Desenruta el cable WLAN de la guía de enrutamiento del ventilador.

  4. PIFH2kKPdTDnHFdn

    • Retire el tornillo M1.6xL2 que fija el puerto de alimentación a la bisagra de la pantalla.

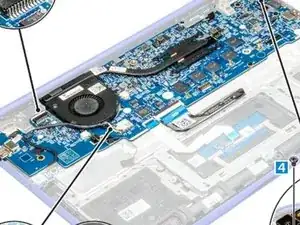

  5. vFPKcKlUHirWB2hp

    • Retire el puerto de alimentación...

  6. qCtytl2QkcnYAFhi

    • Retire el tornillo M1.6xL2 que asegura el soporte de metal que cubre el conector del cable de la pantalla.

  7. tI4YxqpRHlPYdHvF

    • Retire el soporte de metal de la computadora.

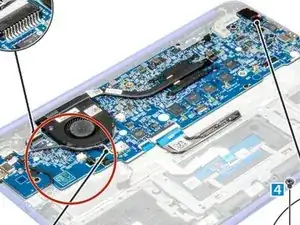

  8. NDXjEbOqPmR6qR1K

    • Desconecte el cable de la pantalla de su conector en la placa del sistema.

    • Dale la vuelta a la computadora.

  10. PfMOFFATdCyOP64T

    • Retire los tornillos M2xL4 [1] y levante el ensamblaje de la pantalla de la computadora.

  11. Ob534XJr51u5T1Pf

    • Coloque el NUEVO ensamblaje de la pantalla para alinearlo con los sujetadores de tornillo de la computadora.

  12. aiWVKbRMLOkhdyCV

    • Apriete los tornillos M1.6xL2 para asegurar el ensamblaje de la pantalla a la computadora.

  13. vMCxoUhsNaVAWKXN

    • Voltea la computadora.

    • Conecte el cable de la pantalla al conector.

  14. 4rUILNFaS1xALloq

    • Coloque el soporte de metal sobre el conector de la pantalla y apriete el tornillo para fijar el cable de la pantalla a la computadora.

  15. eOtGeQG5kdmfc31t
    eOtGeQG5kdmfc31t
    2vTmwHwhTR2DbM63

    • Vuelva a colocar el puerto de alimentación en la placa del sistema y apriete el tornillo para fijarlo a la bisagra de la pantalla.

  16. pA2yUoXYda33WdmG

    • Dirija el cable de la tarjeta WLAN a su guía de enrutamiento en el ventilador y luego vuelva a conectar los cables de la antena a la tarjeta WLAN.

  17. 5HbGGuRuLEQjYNYC

    • Conecte el cable eDP a su conector en la placa del sistema.

Conclusión

Para volver a armar su dispositivo, siga estas instrucciones en orden inverso.
