Desconectar la placa lógica de la Nintendo DS Lite

Escrito Por: bushing
  • Comentarios: 6
Desconectar la placa lógica de la Nintendo DS Lite

Dificultad

Difícil

Pasos

10

Tiempo Requerido

No hay estimado

Introducción

¡Esta guía ha sido actualizada por el personal de iFixit! Leea la nueva guía oficial aquí.

En esta guía, desconectaremos cuidadosamente todas las conexiones de la placa lógica a una variedad de periféricos.

Herramientas

  1. Rg5Ec5AXujWD6pZ5

    • Coloca su dispositivo boca abajo y ubica el compartimiento de la batería.

    • Encuentra el tornillo de cabeza Phillips que asegura la tapa de la batería en la esquina inferior derecha del dispositivo.

    • Afloja el tornillo lo suficiente para quitar la tapa de la batería, pero deja el tornillo en la tapa para volver a montarlo.

    • Utiliza únicamente un destornillador Phillips para quitar el tornillo.

    take out gameboy slot too!

    pollytintop -

  2. hJZuABcWnHx4AoMV

    • Retira lentamente la tapa de la batería con la herramienta de apertura iFixit.

    • Asegúrate de quitar la tapa con cuidado para evitar perder el tornillo Phillips de la tapa. Será necesario para volver a montarla.

  3. dAkZtbXBvqxZ6IhK
    dAkZtbXBvqxZ6IhK
    LteoAi5hB5xXCPig

    • Usa la herramienta de apertura iFixit para sacar con cuidado la batería de la caja.

    • Después de quitar la batería vieja, reemplázala con una batería nueva mirando en la misma dirección que cuando se abrió la tapa.

    • Para algunos dispositivos, es posible que puedas quitar la batería volteando el DS y dejando que la batería caiga en tu mano.

  4. 6KYLM4owDrgcLWPT

    • Remueva los siguientes 7 tornillos que aseguran la parte baja de la DS Lite:

    • 3 tornillos de plata tri-wing (5mm)

    • 1 tornillo negro tri-wing (4mm)

    • 2 tornillos dorados Phillips (4mm)

    • 1 tornillo plata Phillips (3mm)

    • No remueva el tornillo PH plateado (3mm) en el compartimento de la batería aún. Sujeta la placa de circuito impreso en su sitio.

    Remove the Tri-Wing screws from the DS cartridge port area and the battery bay.

    Matt -

    They left out of the tool section the Triwing screwdriver, a security tool used on most Nintendo game systems. There are 4 Trihead screws holding the case together and 3 Phillips head screws.

    ABCellars -

    2 are not philip heads

    roemio do carmo lobo -

    I actually have Tri-Wing screws on mine!! You can't open the unit up unless you have the proper tools!

    Jon Fukumoto -

    why do they use tri-wing!?!

    Bountofee -

  5. tGNLKWCHaZqF2QCM

    • Remueva el injerto de plástico (o cartucho) de el slot de abajo (Slot 2).

  6. POfRliLVEWNorUSR
    POfRliLVEWNorUSR
    WOBMuvLkrV2IPBba

    • Dele la vuelta a la consola.

    • Utilice un spudger (palanca) para abrir el hueco entre la tapa de debajo y el panel frontal. Vaya alrededor de la tapa hasta que esté libre

    • Evite tocar los botones L y R, porque salen disparados fácilmente y son difíciles de reensamblar. Dejando la parte baja apoyada sobre tu mesa de trabajo ayudará a que se queden en su sitio.

  7. TfDYZIEnQxgGAFNk
    TfDYZIEnQxgGAFNk
    PwkCcQ4J6qyNAPCp
    dPwBXmtBaWu5XPOa

    • Separa con cuidado las dos piezas a mano.

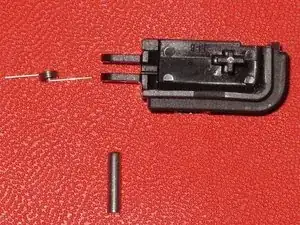

    • Los dos botones laterales se componen de tres piezas: el botón de plástico, un alfiler y un resorte. Si saltan accidentalmente mientras estás trabajando, estudia la imagen y asegúrate de colocar el resorte en la posición correcta.

    • Al volver a montar la cubierta, asegúrate de que el interruptor de encendido en la parte inferior de la caja esté en la posición de apagado (hacia abajo) para evitar roturas.

  8. fkZIxn3v5ZESHYXh

    • Después de quitar la carcasa inferior, quita los dos tornillos Phillips n.º 00 que sujetan la placa lógica a la carcasa de plástico.

  9. ITIMDHkRnuVOof1v

    • Localiza el pequeño cable plano que conecta la pantalla táctil a la placa lógica.

    • Con un par de pinzas, levanta el pestillo de plástico negro para soltar el cable.

    • Tira suavemente del cable hacia afuera (hacia el borde de la caja).

  10. UiQgdHUIMOmSOgjB
    UiQgdHUIMOmSOgjB
    MbUlmPQZQ6UsgWUi
    G2TjPXNGqOPWUbWW

    • Localiza los cables blanco y negro que están conectados a la placa lógica y al módulo WiFi.

    • Usando pinzas de metal, desconecta suavemente los cables alejándolos de la placa lógica y debajo de la ranura de la tarjeta.

    • No tires de los cables con fuerza; se soltarán.

Conclusión

Para volver a armar tu dispositivo, sigue estas instrucciones en orden inverso.
