Desmontaje Completo del Mando (Controlador) Inalámbrico de la Xbox Series X|S (Model 1914)

El segundo paso es quitar la placa lateral en la que se apoya la palma de la mano. Yo uso una púa iFixit y una herramienta de apertura.

Retira los 5 tornillos que se muestran en la imagen con la punta T8.

Una vez retiradas las cubiertas frontal y trasera, podemos ver un controlador que parece sacado de five night at freddy's.

Si vas seguir avanzando en la guía, debes quitar los joysticks, pero puedes dejar el d-pad en su lugar.

Ahora vamos a quitar la pequeña placa entre los botones laterales para seguir accediendo al interior del controlador.

Comienza presionando las dos pequeñas piezas de plástico a cada lado del botón de encendido/apagado de xbox.

Simplemente empuja las piezas pequeñas en dirección opuesta al control (la placa puede salir disparada, así que sostenla un poco).

Para quitar el botón lateral, a ambos lados hay pequeños pedazos de plástico como los que acabamos de retirar, simplemente empújalo en dirección opuesta al control. En este caso, prefiero usar el destornillador, ya que es un poco más pequeño y se mete detrás del plástico más fácilmente.

A continuación vamos a quitar las tapas de los gatillos. Usa una punta T6 para esto.

Retira los tornillos en la parte posterior de las tapas y simplemente empuja suavemente el plástico alrededor del gatillo desde el exterior hacia el interior.

Para retirar la placa base (la de arriba) primero desconecta las antenas Bluetooth. Hacemos esto levantando lentamente los conectores en el costado de la placa base.

Ahora retira los grandes motores de vibración empujando una pequeña pieza de plástico hacia atrás y levantando el motor (recuerda minimizar la tensión en los cables).

A continuación, debemos quitar los pequeños motores de vibración en los gatillos desde la parte superior, solo asegúrate de que los cables ya no estén conectados al chasis.

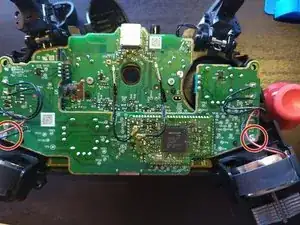

A continuación quitamos los dos tornillos de las esquinas inferiores (usando punta T6). A continuación, podemos levantar la placa base. TEN EN CUENTA que el conector de 3,5 mm no está soldado y solo está intercalado entre las dos placas.

Para quitar la placa base, simplemente levántala de una de las esquinas sin doblarla demasiado. (lo siento, la cámara estaba fuera de foco)

Ahora quitamos los últimos seis tornillos (todavía T6). Después de eso, puedes levantar la placa hija. Los botones se aflojarán después de quitarlos, así que ten cuidado de no perderlos.
