Una consola de videojuegos doméstica de 32 bits desarrollada por NEC y Hudson Soft. Fue lanzado en 1994 y descontinuado en febrero de 1998. Fue pensado como el sucesor del TurboGrafx-16. A diferencia de su predecesor, el PC-FX solo se lanzó en Japón. (Fuente: Wikipedia)

  1. ZvhtuDMwbbWLR4U5
    • Retira los cuatro tornillos T10 ubicados debajo de la consola. Estos mantienen los paneles laterales izquierdo y derecho en su lugar.

    • Después de quitar estos tornillos, deberías poder deslizar fácilmente los paneles izquierdo y derecho.

  2. TutCUfIy54McZtql
    • Retira el panel frontal unido por tres clips en cada lado. Los dos clips superiores a la izquierda están rodeados en la imagen.

    Todo: Will add better pictures showing both sides of the front panel.

    Paul Prantilla -

  3. AARMpiggpMmOgSHJ
    AARMpiggpMmOgSHJ
    sl4WqQbUDUixjgAN
    • Con el panel frontal afuera, levanta el panel superior que está sujeto por tres clips en cada lado. Ten en cuenta que el panel superior está conectado a la placa secundaria a través del conector del sensor de la tapa (segunda imagen), así que no lo retires de inmediato.

    • Retira el conector del sensor de la tapa para liberar completamente el panel superior.

  4. 2xFS4GGkwM2yNlDO
    2xFS4GGkwM2yNlDO
    gkVyvtBHsDk3BZsv
    • Ahora retira el panel trasero. Primero, desatornilla los dos tornillos Philips en la parte trasera.

    • Recuerda que cuando vuelva a armar la unidad, deberás colocar los paneles exactamente en el orden inverso (posterior, superior y luego frontal).

    • Con los tornillos traseros retirados, retira el panel trasero sujeto por tres clips en cada lado. La segunda imagen muestra los dos clips inferiores en el lado izquierdo (visto desde el frente).

  5. bi2rOQAmNg22nAQW
    bi2rOQAmNg22nAQW
    l45GSrK5YG3evO1W
    oqOdO2n3tss6TLnB
    • Ahora dirige tu atención a la unidad de CD. Levanta las pestañas que sujetan el conector de cinta de la unidad a la izquierda y el conector de alimentación a la derecha (si aún no lo has hecho).

    • Desatornilla los cuatro tornillos Philips pequeños en cada poste que sostienen la unidad (encerrados en la segunda imagen). Ahora puedes levantar la unidad y quitar los resortes de cada poste debajo.

    • Habrá una lámina de plástico transparente que sujetará el conector de cinta en su lugar. Recomiendo encarecidamente eliminar esto por completo, ya que esto hará que volver a conectar la unidad sea mucho más fácil.

    • La tercera imagen muestra el adhesivo restante después de quitar la lámina de plástico transparente.

    Todo: Will add a better second picture.

    Paul Prantilla -

  6. ZVQsZPj4DBFhIVGi
    • Retira los 8 tornillos Philip rodeados. Para el tornillo inferior izquierdo, deberás quitar el cable de alimentación. El tornillo inferior derecho también sujetará un cable de tierra.

    • Retira el blindaje de la placa secundaria (el grande a la derecha de la placa de alimentación) después.

  7. fDRnWl6Y1MsD2KDe
    fDRnWl6Y1MsD2KDe
    lTFlQiQaYhKrGMLE

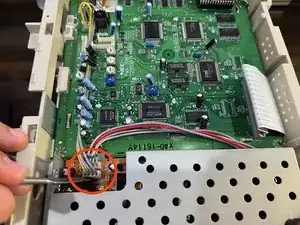

    • Desconecta el conector de alimentación de 4 pines de la placa secundaria a la placa de alimentación (con cable amarillo). Haz lo mismo con el conector de alimentación de 5 pines de la placa base (con cable rojo).

    • Después de esto, puedes quitar la placa de alimentación. Deberás tirar de todo el cable de alimentación desde el interior como se muestra en la segunda imagen.

  8. rdqtmGIxVSCtPy1i
    • Retira el cable plano principal de la placa secundaria.

    • Luego se puede quitar la placa secundaria ya que nada más la fijará a la unidad.

  9. ZuJcPgjvv63XbbgA
    • Retira los cuatro tornillos de las esquinas y los tres tornillos largos en el medio de la placa base.

  10. KEUIdXfhKGhwlrEQ
    KEUIdXfhKGhwlrEQ
    ghEyuNIkC6g1Nuc4
    • La parte más complicada: retira la placa base principal. Para ello, tendrás que flexionar la parte superior del marco de plástico hacia arriba mientras levantas la parte superior de la placa base hacia ti.

    • Esto puede requerir un poco de manipulación, así que verifica de vez en cuando si no hay ningún marco de plástico que bloquea la parte superior de la placa base cuando la levantes. Si tienes problemas, es casi seguro que solo necesitas flexionar un poco más el área superior del marco de plástico.

  11. eu1rqOqTIivTnqg4
    • Con la placa base liberada, simplemente desabrocha los tres clips rodeados de las bahías del puerto de expansión. Ya has terminado con el desmontaje en este punto.

  12. 2k1YDDuGjjxfMXvJ
    2k1YDDuGjjxfMXvJ
    BgE4yBxPeBRFmcsg
    • Esto completa el desmontaje. El reensamblaje requerirá invertir el procedimiento de desmontaje, pero consulta mis notas en el siguiente paso sobre algunos consejos importantes para el reensamblaje a tener en cuenta.

  13. PSoVdCVUASOyuc6h
    • Al volver a montar cualquiera de los tres puertos de expansión, asegúrate de que el "borde" inferior encaje ENTRE la placa de circuito impreso y el blindaje que se encuentra debajo. Si no lo hace, es posible que los paneles exteriores trasero, superior y delantero no se cierren correctamente.

    • Cuando vuelvas a colocar la placa base, insértala en el sentido contrario al que la sacó. Desliza primero la parte inferior de la placa de circuito impreso, luego flexiona hacia arriba el área del marco superior mientras empujas hacia abajo la parte superior de la placa de circuito impreso.

    • Después de volver a insertar la placa base, asegúrate de que las tres piezas del puerto de expansión encajen correctamente en su lugar dentro del marco de plástico PC-FX.

    • Nuevamente, recuerda que cuando vuelvas a armar la unidad, deberás colocar los paneles exactamente en el orden inverso al que los quitaste en esta guía. (Trasero, Superior, luego Delantero). Esto se debe a que están entrelazados.
