Desmontaje de la PSU de Xbox 360 S

Escrito Por: Navy Vet 2015
  • Comentarios: 0
Desmontaje de la PSU de Xbox 360 S

Dificultad

Fácil

Pasos

7

Tiempo Requerido

30 minutos

Introducción

Esta guía se puede utilizar para fines de reparación / restauración.

'NO trabajes con la fuente de alimentación mientras esté enchufada o mientras la luz indicadora blanca / naranja esté encendida. Los condensadores de alto voltaje, mientras están cargados, pueden causarle lesiones graves o la muerte. Ten cuidado durante esta reparación '.

  1. 1T56mtteRDhAeWkL
    1T56mtteRDhAeWkL
    NHNjSa35VwI3C6Er
    oLOCeCOwWhXbEF11

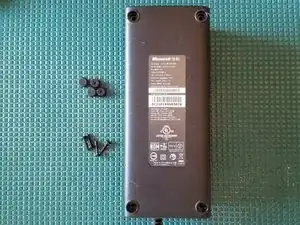

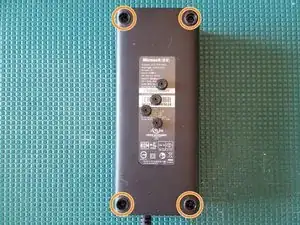

    • Quita los topes de goma

    • Retira los tornillos T10

  2. sGYJCaGUOXyXQUwA
    sGYJCaGUOXyXQUwA
    yOZJuRpSDW3NK1gs

    • Retire la carcasa superior, déle la vuelta y colóquela junto a la carcasa inferior.

    • Las dos mitades están conectadas entre sí a través del cable del ventilador de refrigeración. SEA SUAVE al separarlos

    • Al estilo típico de Microsoft, han complicado la extracción del cable del ventilador. No solo está encajado entre dos transistores, sino que también está adherido con una sustancia similar a epoxi.

    • Con un cuchillo para manualidades, corte con cuidado el epoxi para liberar el cable. Trabaja despacio y con cuidado. La sustancia espesa y los ángulos incómodos hacen que este sea un proceso un poco tedioso.

    • TEN MUCHO CUIDADO. Puede cortar fácilmente el cable aquí accidentalmente. Si corta los cables rojo / negro, tendrá que parchearlos. "Ir lento es ir suave, ir suave es ir rápido"

  3. FhRfk1uSCPeqYIsG
    FhRfk1uSCPeqYIsG
    XICI5PIa53TdpP5m
    SUFOPH441nJtAEUX

    • Retira los tornillos PH2

    • Retira los tornillos PH1

    • Eliminación innecesaria

    • Desconecta el enchufe del ventilador de enfriamiento

    • Tira del cable a través

  4. aP5QmlLaBTmBDmA5
    aP5QmlLaBTmBDmA5
    nF3RN4vtHAG321qF
    kM5KUi5ZIXJI5b1I

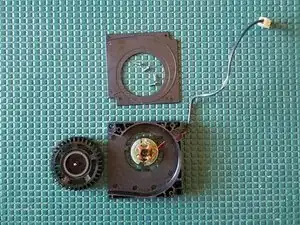

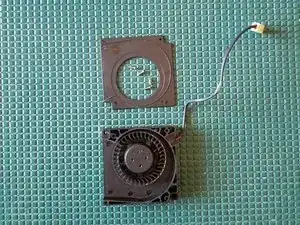

    • Quita la cinta para sacar el ventilador de su unidad de alojamiento. Esto descubre un tornillo oculto.

    • Retira 4 tornillos PH0

    • La cinta deberá ser reemplazada durante el reensamblaje. La cinta eléctrica o kaptom será suficiente

    • Toma nota de la cantidad de suciedad acumulada en este ventilador. Un enfriamiento inadecuado podría acabar con su función o, lo que es peor, convertirse en un peligro de incendio

    • Retira la placa de la carcasa superior del ventilador

    • Levanta suavemente el ventilador hacia arriba y sobre el poste.

  5. xJMIhmZ4DttaebUv

    • Información del modelo de ventilador en caso de que necesites buscar nuevas piezas

  6. LVSJ4XuITqQjgfBg
    LVSJ4XuITqQjgfBg
    FlOuQqEVY2JuSOVZ

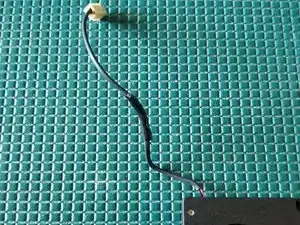

    • Los cables +/- de los ventiladores están cubiertos por una fina funda protectora.

    • Aplica un poco de cinta eléctrica o kaptom para parchearlo si es necesario.

    • Inicialmente, traté de usar tubos retráctiles aquí, pero el diámetro más pequeño que pude obtener alrededor del enchufe fue un tubo de 3/8 "que no sellará correctamente alrededor del cable cuando se calienta

    • Si accidentalmente corta todo el cable (+/- cables), tendrás que volver a soldarlos y cubrirlos con un tubo retráctil.

  7. KnBBCsplqlxPM3Mb

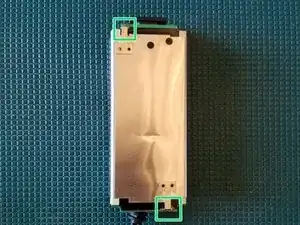

    • Retira la placa de circuito impreso (PCB) de la carcasa inferior y colócala boca abajo

    • El protector de metal debe retirarse para exponer la parte inferior de la placa de circuito impreso de la fuente de alimentación.

    • Para eliminarlo de forma rápida y segura, sugiero usar ChipQuik en los 2 orificios pasantes de un solo lado. Alternativamente, puedes usar una mecha de soldadura

Conclusión

Para volver a montar su dispositivo, sigue estas instrucciones en orden inverso.
