Introducción
Este desmontaje no se puede usar para OG Xbox Duke.
Se han enumerado herramientas individuales para el desmontaje del Hyperkin Duke, sin embargo, Pro Tech Toolkit o Essential Electronics Toolkit tienen todas las herramientas necesarias.
Herramientas
-
-
Sería preferible realizar este desmontaje en una superficie antiestática o colocar una muñequera antiestática
-
Coloca el mando boca abajo para tener acceso a los tornillos montados en la parte trasera.
-
Con tu destornillador Phillips n.° 1, quita los siete tornillos resaltados con un marcador rojo.
-
El mando debe separarse fácilmente en sus dos mitades, se puede obtener algo de ayuda insertando un spudger a lo largo de la costura.
-
-
-
No tire simplemente de la carcasa trasera, esto se debe a que el conector micro USB está asegurado a la mitad trasera del mando con un cable que se conecta a la placa de circuito impreso en la mitad delantera del controlador.
-
Abre el mando como una concha de almeja a lo largo del eje amarillo resaltado
-
-
-
Las pinzas en ángulo son una gran herramienta para quitar cables de estos conectores.
-
Mueve suavemente el cable de un lado a otro mientras tiras de la placa de circuito impreso para separar los dos elementos.
-
Un solo tornillo retiene la PCB del conector USB en la carcasa trasera del mando
-
-
-
La pieza central, junto con los parachoques izquierdo y derecho, se quitaron simplemente deslizándolos hacia arriba y hacia afuera del mando.
-
Se utiliza un estilo de cable/conector similar al del micro USB para los motores de vibración.
-
Usa las pinzas en ángulo de la misma manera que antes para separar estos cables de los conectores de PCB
-
Los motores de vibración ahora se pueden levantar
-
Retira los cuatro tornillos que sujetan la PCB a la mitad frontal del mando.
-
-
-
Los PCB de los botones del parachoques derecho e izquierdo pueden deslizarse hacia afuera de sus soportes y colocarse fuera del camino, como se muestra en la ilustración.
-

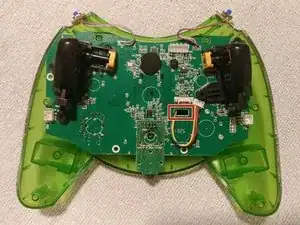

El conector hacia el medio de la PCB principal es para la pantalla LCD. Desconecta el cable de este conector.
-
Levanta suavemente la PCB principal para separarla de la mitad frontal de la carcasa del mando.
-
El cable LCD debe pasar a través del orificio rectangular en la PCB para que la PCB pueda liberarse completamente de la carcasa del mando.
-
Como se ve en la imagen, uno de los pequeños cables se soltó del conector LCD. Echando un vistazo más de cerca a las imágenes, el cable nunca se aseguró correctamente desde la producción, si tienes problemas contu Duke LCD, este podría ser un buen lugar para comenzar a encontrar fallos.
-
Si esto te ocurre, toma nota de cómo se instalan los otros cables en el conector y desliza el cable suelto nuevamente dentro del conector al igual que los otros cables. Se debe sentir un clic/chasquido una vez que el cable se haya vuelto a colocar de forma segura en el conector.
-
-
-
Los botones resaltados se pueden deslizar y quitar
-
Desconecta el otro extremo del cable LCD del conector LCD PCB
-
Un pequeño soporte con dos tornillos retiene la pantalla LCD en la mitad frontal del controlador.
-
Retira los dos tornillos y el soporte.
-
-
-
El conector del cable plano tiene un pequeño recorte de alivio (resaltado en rojo) que permite insertar una esquina de la herramienta de apertura
-
Levanta en la dirección de las flechas para liberar el cable plano del conector
-
-
-
Sostén el conjunto de la palanca para el pulgar que está conectado a la placa de circuito impreso y tira de la palanca para el pulgar para sacarla del conjunto.
-
-
-
Retira los dos tornillos que sujetan el conjunto al elevador de PCB
-
El conjunto D-Pad realiza la conectividad eléctrica con la PCB principal a través del conector resaltado en naranja. Para quitarlo, tira del ensamblaje del D-Pad para alejarlo de la placa de circuito impreso principal
-
El caucho conductor se ha ajustado a presión a la PCB
-
Para quitar, con mucho cuidado, lo más cerca posible de la boquilla de goma que sobresale, tira de la pieza de goma conductora para separarla de la placa de circuito impreso.
-
-
-
Las piezas conductoras de PCB principales también se pueden quitar.
-
Para quitar, con mucho cuidado, lo más cerca posible de la boquilla de goma que sobresale, tira de la pieza de goma conductora para separarla de la placa de circuito impreso.
-
Durante el reensamblaje, introduce el niple de goma a través del orificio correspondiente de la placa de circuito impreso y pasa suavemente el niple de goma a través del orificio de la placa de circuito impreso con las pinzas.
-
