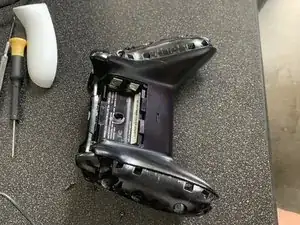

Primero quita las dos piezas traseras, es posible que necesites algo para pegarlas para sacarlas.

Desatornilla todos los tornillos, 1 tornillo está en el medio y los otros 4 tornillos están en cada esquina

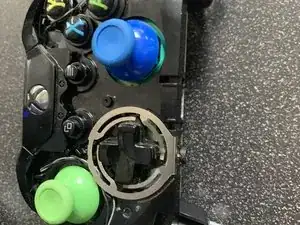

Después de quitar todos los tornillos, ahora puedes quitar la placa de plástico frontal.

No puedes sacar la placa trasera.

Entonces, ¿cómo funciona la electricidad? Utiliza la electricidad de las baterías. También ¿cómo funciona?; cuando presionas un botón, detendrás la electricidad y transmitirás entradas al juego

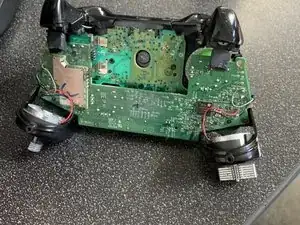

STICKS: los Sticks tienen el mismo estilo de 10k POT que los mandos anteriores, pero son nuevos y más pequeños que las versiones 360. Tienen un AN+ de 1.8v que proviene de un Regulador (U8) y también es el vRef para U1 en la placa MCU.

Los gatillos ahora usan sensores Hall lineales, U10 (RT) y U11 (LT). Tienen 3 pines, 1 - VDD (alimentación), 2 - Salida, 3 - VSS (tierra). El VDD para ellos proviene de U9, que es activado/desactivado por U1 a 125 Hz, período de 8 ms, encendido ~ 1,4 ms, apagado ~ 6,6 ms (ciclo de trabajo ~ 18 %). Esto se hace principalmente para ahorrar energía.

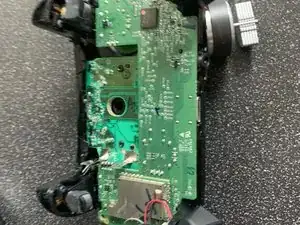

La placa de alimentación tiene 3 partes U1 es para cuando se conecta el cable USB, toma los 5v y los reduce a ~3v para los otros dos circuitos. U2 es para una fuente de 3,5 V que alimenta los motores LED, LED IR y Rumble. Es TP7 en la placa MCU. U3 es para la fuente de 3.3v que alimenta casi todo en la placa MCU. Es TP9 en la placa MCU.
