Introducción
Hoy vamos a desmontar la versión de Panasonic de la videoconsola doméstica FZ-1 R.E.A.L 3DO Interactive Multiplayer. Lanzado originalmente en 1993, el 3DO fue conocido como uno de los primeros en adoptar los juegos de CD-Drive y por la capacidad de mostrar fotos y reproducir música.
-
-
Aquí tenemos la vista frontal del FZ-1 3DO.
-
Ten en cuenta los puertos en la parte posterior de la unidad. El FZ-1 viene con salidas de RF, S-Video y compuesto, así como un puerto de expansión en la parte posterior de la unidad.
-
Se puede encontrar una segunda ranura de expansión más grande en el lado derecho de la unidad.
-
-
-
Dale la vuelta a la unidad, de modo que la parte inferior de la carcasa quede hacia usted, dejando expuestos los cuatro tornillos de la carcasa.
-
Retira los cuatro tornillos Phillips n.º 2 de la carcasa.
-
Después de quitar los tornillos, dale la vuelta a la unidad mientras mantienes unidas las piezas superior e inferior de la carcasa.
-
-
-
Retira los 2 tornillos Phillips n.º 1 de la parte posterior del protector de la unidad de disco.
-
Usando un Spudger, levanta con cuidado las cuatro pestañas de metal para quitar la cubierta de la unidad de disco.
-
Retira los 4 tornillos Phillips n.º 2.
-
Retira el protector de la unidad de disco y las dos barras que acabas de desatornillar.
-
-
-
Retira los 5 tornillos Phillips n.º 1 que sujetan la unidad de CD a la placa base.
-
Desconecta con cuidado los dos cables de cinta que conectan la unidad de CD a la placa base.
-
Ahora puedes retirar con seguridad la unidad de CD de la caja.
-
-
-
Retira los 11 tornillos Phillips n.º 1 que conectan el protector de metal a la placa base.
-
Retira el escudo de metal.
-

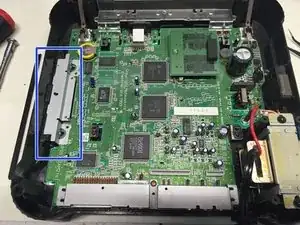

Retira la cubierta de metal del puerto de expansión.
-
-
-
Quita el tornillo Phillips n.° 1 de la cubierta del puerto posterior y luego retira la cubierta.
-
-
-
Retira la cubierta de plástico y los botones de encendido y expulsión que se encuentran en el extremo frontal de la unidad.
-
-
-
Desconecta los cables de alimentación y del ventilador de la placa base.
-
Retira los 2 tornillos Phillips n.° 2 que sujetan la fuente de alimentación a la caja.
-
Retira la fuente de alimentación y el ventilador de la caja.
-
-
-
Desconecta el cable plano que conecta la placa base a la placa del puerto del controlador.
-
Retira la placa del controlador y la placa base.
-
Para volver a armar tu dispositivo, sigue estas instrucciones en orden inverso.
