HP 5406 zl Switch Chassis (J8697A) Replacement

Escrito Por: Eneider Colina
  • Comentarios: 0
HP 5406 zl Switch Chassis (J8697A) Replacement

Dificultad

Muy fácil

Pasos

3

Tiempo Requerido

10 minutos

Introducción

  1. hrYlGYTiQABxqeaM
    hrYlGYTiQABxqeaM
    QvpWBYLwvh3rCtcT

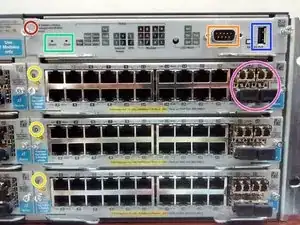

    • El equipo viene con dos módulos para instalar una tarjeta supervisora y 6 slots de expansión para módulos compatibles.

    • J8726A Management Module.'

    • J8705A Module 20p 10/100/1000 + 4p SFP.

    • Botones de RESET y de CLEAR Se usan para: CLEAR Borrar solo las contraseñas de acceso cuando se presiona solo durante al menos 1 segundo. RESET Restaura la configuración predeterminada de fábrica cuando se presiona en un patrón específico.

    • Puerto de consola RS232; cualquier velocidad en baudios desde 2400 a 115200 (el switch detecta automáticamente la velocidad) 8 bits de datos, 1 bit de parada, sin paridad y control de flujo establecido en Ninguno

    • Puerto USB

    • J4858C - HP Gigabit-SX-LC Mini-GBIC

  2. AukMPX1aQpiiJeUj
    AukMPX1aQpiiJeUj
    oIUkoZNJPsXmsXrv
    kpVirIUE4iWBTcTf

    • Los módulos se pueden retirar con el equipo encendido, con excepción del Management Module o módulo de administración.

    • Afloje los tornillos, el tornillo contiene un resorte y una vez esté flojo se expulsará y se mantendrá en el equipo.

    • Para retirar el módulo, hale las manillas que se encuentran en la parte baja del mismo.

  3. lPeXqZwCpBPsyLtT
    lPeXqZwCpBPsyLtT
    GhKUd2QtrSlHts2l
    TTiZFxVZJbmASZO1

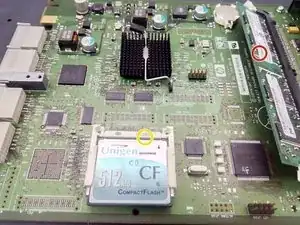

    • No remover cuando el equipo se encuentre encendido.

    • Siguiendo el mismo procedimiento anterior, afloje los tornillos y jale las palancas del módulo para removerlo.

    • Memoria RAM.

    • Tarjeta flash.

Conclusión

Para reensamblar tu dispositivo, sigue estas instrucciones en orden inverso.
