Instalación de MacWorks II PFG de Apple Lisa

Sigue la guía de desmontaje de Apple Lisa para quitar el panel trasero de Lisa.

Quita la caja de la tarjeta de Lisa.

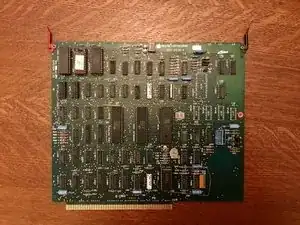

Quita la placa de E/S de Lisa. Las pestañas de la placa E/S están marcados en rojo.

Suelta ambas pestañas que sujetan la placa E/S.

Tira de la placa E/S para quitarla.

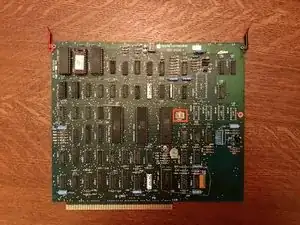

Quita el chip marcado como 8530 en la posición 9D.

Junto al chip extraído en el paso 3 hay un cristal. Estos no siempre se instalan con un recubrimiento de plástico. El cristal que se muestra en la imagen está aislado.

Si tu cristal no está aislado entonces pega un pequeño cartón con cinta encima del cristal.

Asegúrate de que los pines en el MW+II PFG (Generador de frecuencia programable) están perfectamente rectos. Si no lo estánm entonces dóblalos para que encajen.

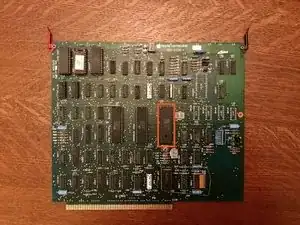

Inserta el PFG en el zócalo 8530.

Localiza el chip marcado LS132 localizado en 6A.

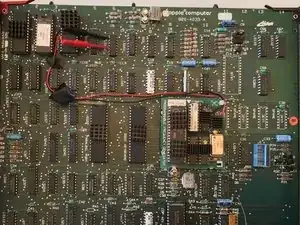

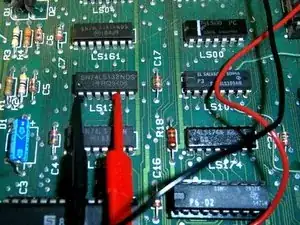

Conecta los cables rojo y negro como se muestra en la segunda imagen en este paso.

Lo mejor es colocar un trozo de cinta de aislamiento en los cables para ayudar a mantenerlos en su sitio.

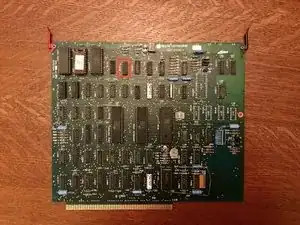

Reemplaza la placa E/S de nuevo en la caja de la tarjeta de Lisa.

Reemplaza la caja de la tarjeta de Lisa de nuevo en el Lisa.

Reemplaza el panel trasero en el Lisa.

Las imágenes de disquete MacWorks + II (MW+II) se pueden encontrar aquí.

El manual de MW+II se puede encontrar aquí que incluye instrucciones detalladas de cómo instalar el software MW+II.
