Reemplazar los conectores en el iPad Pro

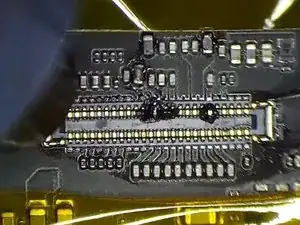

En primer lugar, retiramos la pantalla. Podemos ver que los conectores están quemados. Dado que la batería está conectada a la placa base, los conectores se quemarán con el dispositivo encendido y la pantalla conectada.

A continuación, reemplazamos los conectores. En primer lugar, reemplazamos el conector de la pantalla. Fija el cable flexible con cinta de alta temperatura y cubre la pantalla con una estera aislante.

Aplica un poco de fundente en pasta al conector. Calienta con pistola de aire caliente para quitar el conector dañado.

Continúa aplicando Paste Flux. Consigue un conector nuevo y alinea el conector.

Calienta para soldar el conector con pistola de aire caliente. Después de soldar y el conector se haya enfriado, límpiela con PCB Cleaner.

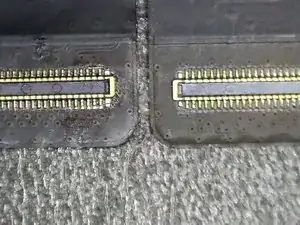

Verifica las almohadillas de soldadura una por una con pinzas. Se puede ver que la soldadura es perfecta.

Luego reemplazamos el conector en la placa base. En primer lugar, retira la cubierta protectora.

Desconecta la batería y la antena.

Para proteger la placa base, levanta la placa base suavemente, desconectando la batería de la placa base.

Retira la cinta de blindaje del conector. Dado que la placa base está rodeada de baterías, debemos aislar el área. Aplica cinta de alta temperatura alrededor de la placa base. Para una mejor protección, te recomendamos que apliques varias capas. Luego aplica las esteras aislantes.

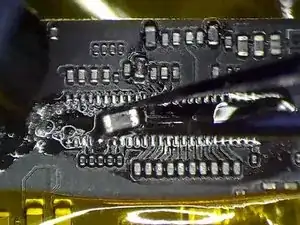

Aplica un poco de fundente en pasta al conector. Retira el conector dañado con pistola de aire caliente.

Aplica un poco de pasta de soldadura y fundente en pasta de temperatura media. Consigue un inductor. Pon uniformemente las almohadillas de soldadura deslizando el inductor.

Limpia el estaño alrededor del conector con una pistola de aire caliente y una mecha de soldadura.

Limpia la almohadilla de unión con PCB Cleaner. Aplica un poco de Paste Flux y coloca el nuevo conector en su lugar. Calienta para soldar el conector con pistola de aire caliente. Limpia el conector con PCB Cleaner.

Luego conectamos la antena.

Desconecta la batería de la placa base con una palanca, que es para evitar que el conector se dañe con la pantalla conectada.

Luego conectamos la pantalla. Retira la pieza de palanca. Atornilla la batería y la placa base.

Enciende el iPad Pro para probar. El iPad Pro se puede encender. Tanto la pantalla como el tacto funcionan bien. La música se puede reproducir sin ruido.
