Introducción
Esta guía muestra cómo quitar y cambiar la batería del Samsung Galaxy S20 Plus.
La batería se mantiene en su lugar con un adhesivo fuerte. Se necesita alcohol isopropílico de alta concentración (más del 90%) para aflojar y liberar este adhesivo.
Si la batería está hinchada, [What to do with a swollen battery|toma las precauciones adecuadas|new_window=verdad]] y no calientes el teléfono.
Por tu seguridad, descarga la batería por debajo del 25% antes de desmontar el teléfono. Esto reduce el riesgo de un peligroso evento térmico si la batería se daña accidentalmente durante la reparación.
Necesitarás adhesivo de reemplazo para completar a reparación.
-
-
Aplica una ventosa en la parte posterior del teléfono, lo más cerca posible del centro del borde inferior
-
Tira de la ventosa con una fuerza fuerte y constante para crear un espacio entre la tapa trasera y el marco.
-
Inserta la punta de una púa de apertura en el espacio.
-
-
-
Desliza la púa hacia adelante y hacia atrás a lo largo del borde inferior para cortar el adhesivo.
-
Deja la púa en el reborde para evitar que el adhesivo se vuelva a sellar.
-
-
-
Aplica una ventosa en la parte posterior del teléfono, lo más cerca posible del centro del borde izquierdo.
-
Tira de la ventosa con una fuerza fuerte y constante para crear un espacio entre la cubierta trasera y el marco.
-
Inserta la punta de una púa de apertura en el espacio.
-
Si tienes problemas para crear un hueco, lo mejor que puedes hacer es aplicar más calor en el borde e intentarlo de nuevo.
-
También puede intentar aplicar unas gotas de alcohol isopropílico de alta concentración (más del 90%) en la costura para ayudar a aflojar el adhesivo.
-
-
-
Una vez que la púa esté debajo del borde del vidrio, inclínala hacia abajo e introdúcela más para separar completamente el adhesivo de la tapa trasera.
-
-
-
Desliza la púa a lo largo del borde izquierdo del teléfono para separar el adhesivo de la tapa trasera.
-
Deja tu púa bajo el borde izquierdo del vidrio para evitar que el adhesivo se vuelva a sellar.
-
-
-
Aplica una ventosa en la parte posterior del teléfono, lo más cerca posible del centro del borde derecho.
-
Tira de la ventosa con una fuerza fuerte y constante para crear un espacio entre la tapa trasera y el marco.
-
Inserta la punta de una púa de apertura en el espacio.
-
-
-
Desliza la púa a lo largo del borde derecho del teléfono para separar el adhesivo de la tapa trasera.
-
Deja tu púa debajo del borde derecho del cristal cerca de la parte superior del dispositivo para prevenir que el adhesivo se vuelva a sellar.
-
-
-
Gradualmente desliza la púa desde el borde derecho del dispositivo alrededor de la esquina derecha superior.
-
Continúa cortando a lo largo del borde superior hacia el borde inferior para separar completamente la tapa trasera del adhesivo.
-
-
-
Levanta la tapa trasera lentamente. Usa púas de apertura para cortar cualquier resto de adhesivo.
-
Retira la tapa trasera.
-
Este es un buen punto para encender tu teléfono y probar todas las funciones antes de sellarlo. Asegúrate de apagar completamente tu teléfono antes de continuar trabajando.
-
Retira cualquier trozo de adhesivo con un par de pinzas o con los dedos. Aplica calor si tienes problemas para separar el adhesivo.
-
Si estás utilizando adhesivos de corte personalizado de Samsung, sigue esta guía.
-
Si estás utilizando cinta adhesiva de doble cara, sigue esta guía.
-
-
-
Usa un destornillador Phillips #00 para remover los seis tornillos que sujetan el soporte de la placa madre.
-
-
-
Con cuidado inclina el soporte de la placa madre para que el conector naranja de la batería sea accesible.
-
-
-
Usa un par de pinzas para despegar con cuidado la bobina de carga inalámbrica del dispositivo.
-
Remueve la bobina de carga inalámbrica.
-
-
-
Usa un destornillador Phillips #00 para remover los cinco tornillos de 4 mm de largo que sujetan el altavoz al marco medio inferior.
-
-
-
Inserta la punta de un spudger o un par de pinzas en ela muesca en la esquina superior izquierda del marco medio y levanta para liberar los clips que lo sujetan en su lugar.
-
Remueve el altavoz y el marco medio inferior.
-
-
-
Usa un spudger para levantar y desconectar los cables flexibles principales y auxiliares de la placa hija, cerca de la parte inferior del dispositivo.
-
Para volver a colocar conectores de presión como este, alinea con cuidado y presiona hacia abajo en un lado hasta que encaje en su lugar, luego repítelo en el otro lado. No presiones hacia abajo en el medio. Si el conector está desalineado, las clavijas pueden doblarse y causar daños permanentes.
-
-
-

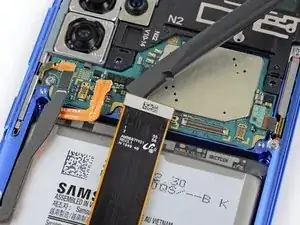

Usa un spudger para levantar y desconectar los cables flexibles auxiliares y principales de la placa madre.
-
-
-
Usa un spudger para levantar y desconectar el cable flexible de la pantalla principal de la placa base.
-
-
-
Con cuidado despega y aparta los cables de pantalla y los cables izquierdo de antena 5G de la placa madre y batería.
-
-
-
Aplica el alcohol isopropílico de alta concentración (más del 90%) en los espacios entre el marco y los bordes de la batería.
-
Inclina el dispositivo mientras aplicas el alcohol para ayudar a que penetre el adhesivo debajo de la batería.
-
Después de aplicar el alcohol, continúa inclinando el teléfono en todas las direcciones durante dos o tres minutos para ayudar a que el alcohol penetre más lejos.
-
-
-
Aplica una ventosa en el centro de la batería.
-
Sostén la parte superior e inferior del dispositivo contra la superficie de trabajo con una mano y tira firmemente hacia arriba del mango de succión con la otra.
-
Una vez que notes que la batería empieza a levantarse del dispositivo, procede al paso siguiente.
-
-
-
Inserta una púa de apertura debajo del borde inferior de la batería y gire para aflojar el adhesivo de la batería.
-
-
-
Remueve la batería.
-
Durante el reensamblaje, si tu nueva batería no viene con adhesivo preaplicado, aplica un poco en su hueco. Luego, presiona firmemente la nueva batería en su lugar.
-
Precaución: No reutilices la batería después de haberla quitado, ya que hacerlo es un peligro potencial para la seguridad. Reemplázala con una batería nueva.
-
Compara tu nueva pieza de repuesto con la original; es posible que tenga que transferir los componentes restantes o retirar los respaldos adhesivos de la nueva pieza antes de instalarla.
Para volver a ensamblar tu dispositivo, sigue los pasos arriba en orden inverso.
Sigue [enlace|Como realizar un Reseteo del Ciclo de Batería|this guide|new_window=true] para realizar un reinicio del ciclo de la batería, y [enlace|Battery Calibration|calibra tu batería recién instalada|nueva_ventana=true].
Lleva tus desechos a un centro de reciclaje certificado.
¿La reparación no salió como planificaste? Consulta la comunidad de respuestas para ayuda en la resolución de problemas.
