Introducción
Usa esta guía para quitar o reemplazar la pantalla de tu Samsung Galaxy Note10+.
Debido al diseño del Note10+, tendrás que quitar el panel posterior para desconectar el cable de la pantalla.
Antes de comenzar este procedimiento, asegúrese de tener un juego de adhesivos de repuesto tanto para el panel posterior como para la pantalla.
Herramientas
Partes
-
-
Aplica una ventosa al borde caliente del panel trasero, lo más cerca posible del borde.
-
Tira hacia arriba de la ventosa con una fuerza fuerte y constante para crear un espacio entre el panel trasero y el marco.
-
Inserta la punta de una púa de apertura en el hueco.
-
-
-
Desliza la púa de apertura a lo largo del borde izquierdo hacia la esquina izquierda inferior para cortar el adhesivo.
-
Deja la púa insertada en la esquina inferior izquierda para evitar que el adhesivo vuelva a sellarse.
-
-
-
Repite el procedimiento de calentamiento y corte anterior para los tres lados restantes del teléfono.
-
Deja una púa de de apertura en cada lado mientras continúas con el siguiente para evitar que el adhesivo se vuelva a sellar.
-
-
-
Usa un destornillador Phillips para quitar los cinco tornillos de 4 mm que aseguran la bobina de carga inalámbrica.
-
-
-
Usa un par de pinzas para levantar y voltear el escudo metálico que cubre el conector de la batería.
-
-
-
Mientras sostienes el escudo de metal hacia arriba y fuera del camino, usa el extremo puntiagudo de un spudger para levantar el conector de la batería para desconectarlo.
-
-
-
Utiliza el extremo puntiagudo de un spudger para desconectar el conector de la bobina de carga inalámbrica de la placa madre.
-
-
-
Inclina el escudo de metal hacia arriba para que puedas agarrarlo con los dedos.
-
Despega la bobina de carga inalámbrica hacia arriba y aléjala del dispositivo.
-
Remueve la bobina de carga inalámbrica.
-
-
-
Usa un destornillador Phillips para retirar los cinco tornillos de 4 mm que fijan el altavoz.
-
-
-

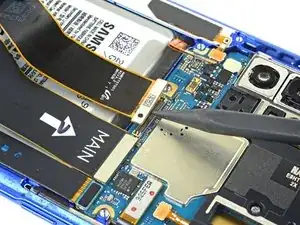

Usa el extremo puntiagudo de un spudger para desconectar el cable de la pantalla de la placa madre.
-
-
-

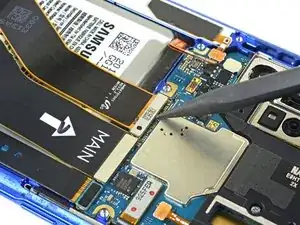

Usa el extremo puntiagudo de un spudger para desconectar el conector del cable de la capa táctil del S-Pen de la placa madre.
-
-
-
Aplica una ventosa al borde caliente de la pantalla tan cerca del borde como sea posible.
-
Si la pantalla está muy agrietada, cubrirla con una capa de cinta adhesiva transparente puede permitir que la ventosa se adhiera. Alternativamente, se puede usar una cinta muy fuerte en lugar de la ventosa. Si todo lo demás falla, puede pegar la ventosa a la pantalla rota.
-
Según la antigüedad del teléfono, esto puede resultar difícil. Si tienes problemas, aplica más calor en el borde e inténtalo de nuevo.
-
Inserta la punta de una púa de apertura en el espacio.
-
-
-
Desliza la púa de apertura a lo largo del lado izquierdo hacia la esquina inferior izquierda para cortar el adhesivo.
-
Deja la púa insertada en la esquina inferior izquierda para evitar que el adhesivo vuelva a sellarse.
-
-
-
Inserta una segunda púa de apertura y deslízala por el lado izquierdo hacia la esquina superior izquierda para cortar el adhesivo.
-
Deja la púa insertada en la esquina superior izquierda para evitar que el adhesivo vuelva a sellarse.
-
-
-
Inserta una tercer púa de apertura en el hueco del borde inferior del teléfono.
-
Desliza la púa a a la esquina inferior derecha, cortando el adhesivo.
-
Deja la púa insertada en la esquina inferior derecha para evitar que el adhesivo vuelva a sellarse.
-
-
-
Inserta una cuarta púa de apertura en el hueco del borde superior del teléfono.
-
Desliza la púa de apertura a la esquina superior derecha, cortando el adhesivo.
-
Deja la púa insertada en la esquina superior derecha para evitar que el adhesivo vuelva a sellarse.
-
-
-
Desliza la púa de apertura desde la esquina superior derecha hacia la esquina inferior derecha del teléfono para cortar el adhesivo.
-
Desliza una púa de apertura hacia adelante y hacia atrás por todo el perímetro del teléfono para liberar cualquier adhesivo que se haya perdido, y vuelve a calentarlo si encuentras algún adhesivo muy resistente.
-
-
-
Pasa los cables de la pantalla y del S-Pen a través de los recortes del marco del teléfono.
-
Retira la pantalla.
-
Retira cualquier adhesivo sobrante antes de instalar una nueva pantalla.
-
Asegúrate de probar las reparaciones antes de instalar adhesivos nuevos.
-
Compara la nueva pieza de repuesto con la original. Es posible que tengas que transferir los componentes restantes o retirar los respaldos adhesivos de la nueva pieza antes de instalarla.
Para volver a ensamblar tu dispositivo, sigue estos pasos de arriba en orden inverso.
Lleva tus desechos electrónicos a un centro de reciclaje certificado.
¿La reparación no salió como planeaste? Intenta algunas [[Troubleshooting Problems After a Repair|soluciones para problemas básicos] o pide ayuda a nuestra comunidad de respuestas para ayuda en la resolución de problemas.
