Introducción
Sigue esta guía para reemplazar la pantalla en un Motorola Moto E6 Plus.
Nota: Las pantallas de reemplazo para este teléfono vienen preinstaladas en un nuevo marco (también conocido como chasis), lo que requiere que trasplantes todas las partes internas de tu teléfono. Asegúrate de que tienes la pieza correcta antes de empezar esta guía.
-
-
Utiliza una herramienta de apertura o su uña para separar la tapa trasera del marco utilizando la muesca de la esquina inferior derecha.
-
-
-
Utiliza una herramienta de apertura o su uña para liberar los clips en el borde derecho deslizando hacia arriba y alrededor de la esquina superior derecha.
-
-
-
Sigue deslizando la herramienta de apertura o tu uña por el borde superior para liberar los clips que fijan la tapa trasera al marco.
-
-
-
Sigue deslizando la herramienta de apertura o tu uña por el borde superior para liberar los clips que fijan la tapa trasera al marco.
-
-
-
Utiliza un spudger o una uña para hacer palanca en la batería utilizando la muesca situada en la esquina inferior derecha.
-
Retira la batería.
-
-
-
Utiliza un destornillador Torx T3 para retirar los tres tornillos de 3.6 mm de longitud que fijan el altavoz al marco.
-
Utiliza un destornillador Phillips para retirar los cuatro tornillos de 3.1 mm de longitud.
-
-
-
Usa el extremo puntiagudo de un spudger para desconectar el cable coaxial levantándolo hacia arriba lo más cerca posible del conector.
-
-
-
Usa el extremo puntiagudo de un spudger para desconectar el cable coaxial levantándolo hacia arriba lo más cerca posible del conector.
-
-
-
Calienta un iOpener y aplícalo en el borde inferior de la pantalla durante 30 segundos.
-
Aplica unas gotas de alcohol isopropílico de alta concentración (más del 90%) debajo del motor de vibración para aflojar el adhesivo que lo fija al marco.
-
Inclina el teléfono para que el alcohol isopropílico fluya por debajo del motor de vibración.
-
-
-
Utiliza una púa de apertura para despegar el conjunto de la placa hija del marco empezando por el borde izquierdo.
-
Introduce una púa de apertura bajo el borde inferior derecho para cortar el adhesivo restante.
-
-
-
Utiliza un spudger o tu uña para extraer la tarjeta Micro SD, la tarjeta Micro SIM y la tarjeta Nano SIM.
-
-
-
Utiliza unas pinzas para retirar el adhesivo que cubre el tornillo situado debajo del puerto de la toma de audio.
-
-
-
Utiliza un destornillador Torx T3 para retirar los cinco tornillos de 3.6 mm de longitud que fijan la tapa de la placa madre al marco.
-
Utiliza un destornillador Phillips para retirar los dos tornillos de 3.1 mm de longitud.
-
-
-
Utiliza una herramienta de apertura para liberar el clip situado a la izquierda del cable flexible de la placa madre.
-
-
-
Inserta un spudger a lo largo del borde izquierdo de la cubierta de la placa madre para aflojar los clips.
-
-
-
Utiliza una herramienta de apertura para liberar el clip situado junto a las cámaras traseras.
-
-
-
Utiliza unas pinzas para despegar el adhesivo del borde superior de la cubierta de la placa madre.
-
-
-
Utiliza un spudger para levantar el borde izquierdo de la cubierta de la placa madre para aflojar los clips.
-
-
-
Utiliza un spudger para empujar y desprender el sensor de huellas digitales de la cubierta de la placa madre.
-
-
-
Con los dedos, gira la tapa de la placa madre en sentido contrario a las agujas del reloj para liberar los clips que la sujetan.
-
-
-
Utiliza el extremo plano de un spudger para desconectar el cable flexible de la placa madre levantando en línea recta el conector de prensa.
-
-
-
Utiliza la punta de un spudger, una herramienta de apertura o tu uña para levantar la pequeña solapa de cierre con bisagra del conector ZIF de botón.
-
Utiliza unas pinzas para sacar el cable de cinta del botón directamente del conector.
-
-
-
Usa el extremo puntiagudo de un spudger para hacer palanca para sacar el sensor IR del marco.
-
Retira la junta del sensor de infrarrojos del marco.
-
-
-
Utiliza unas pinzas para despegar la cinta que cubre el tornillo izquierdo de la placa madre.
-
-
-

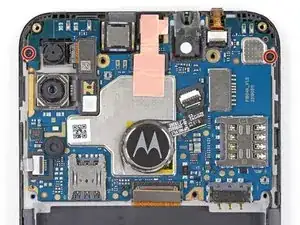

Utiliza un destornillador Phillips para retirar los dos tornillos de 3.1 mm de longitud que fijan la placa madre al marco.
-
-
-
Utiliza el extremo puntiagudo de un spudger para desconectar el cable coaxial haciendo palanca sobre el cable lo más cerca posible del conector.
-
-
-
Inserta el extremo plano de un spudger debajo del altavoz del auricular para separarlo del marco.
-
Retira el altavoz del auricular.
-
Para volver a montar tu dispositivo, sigue estas instrucciones en orden inverso.
Lleva tus residuos electrónicos a un centro de reciclaje certificado.
¿La reparación no ha ido como estaba previsto? Pruebe con algunos soluciones de problemas básicos, o pida ayuda a nuestra comunidad de respuesta de Motorola Moto E6 Plus.
4 comentarios
After step 40, how do I remove the broken screen and replace the new one in the Display assembly frame?
My phone slightly differed in that I did not have to do step 10.
I got to step 20, and decided to stop as I didn't know how I was going to get the sticky label back on to the buttons later.
Oh, I have just read the introduction Note. I think my next steps are to get a new phone, and then when I have a few hours spare work through this fixit and then investigate how to remove the screen from the frame.
Cheers.
Using the tweezers, remove the paper backing from what was the battery place. Then using a hairdryer carefully, unstick and lift the ribbon cable running the length of that compartment. Lay the case down and heat up the case with the hairdryer. Then, inserting a small screwdriver through the hole in the back of the case, pry the screen from the case. Once again reverse the steps to insert the new screen.
