Reemplazo de la placa base de una PlayStation 2 Slimline SCPH-7500x

Localiza los seis pies de goma en la parte inferior de tu PS2.

Retira los cinco pies visibles de la parte inferior del dispositivo con un spudger.

Retira la etiqueta y luego retira el sexto pie.

Después de quitar todas las patas, usa un destornillador Phillips n.º 1 para quitar los seis tornillos de 4,0 mm de la base de la PS2.

Una vez que se hayan quitado todos los tornillos, separa las cubiertas de plástico. Comienza levantando el lado que contiene el cable de alimentación y el puerto Ethernet. Luego, levanta el lado opuesto para separar completamente los dos lados.

Si lo has hecho correctamente, ahora deberías tener la carcasa de plástico completamente fuera, dejando a la vista los componentes electrónicos de tu PlayStation 2.

Localiza el sensor infrarrojo en la placa base. Una vez que lo hayas localizado, utiliza unas pinzas para con suavidad desconectar el cable blanco y azul que conecta el sensor infrarrojo a la placa base.

Identifica la pila del reloj y, a continuación, utiliza unas pinzas para desconectar el conector de la placa base.

Levanta suavemente la pila del compartimento de la pila con la ayuda de un spudger.

Localiza el ventilador en la placa base de tu PS2.

Con tus dedos o unas pinzas, despega la pegatina que mantiene sujeto el cableado del ventilador.

Separa el terminal (cubierta blanca) de los cables rojo y amarillo de la placa base al ventilador con el uso de pinzas.

Localiza y desatornilla los tres tornillos de 1.6 mm que están al lado de la base del ventilador.

Una vez que hayas retirado los tres tornillos, podrás retirar el ventilador de la PS2.

Localiza la unidad óptica en la placa base.

Desatornilla los cuatro tornillos de 4.0 mm que unen la unidad óptica a la placa base.

Localiza los tres cables planos que están conectados a la placa base.

Usando unas pinzas y con suavidad desconecta los tres cables planos de la placa base. Desbloquea del cable plano naranja mediano usando unas pinzas para levantar la pestaña negra en cada lado.

Con suavidad levanta la unidad óptica y quítala de la placa base.

Lo que ves en esta imagen es los componentes electrónicos que se hayan dentro de tu PS2. Ahora vamos a quitar las carcasas metálicas que están en la parte superior de la placa base.

Localiza el tornillo de 2.4 mm que sujeta la carcasa metálica a la parte superior de la placa base y desatorníllalo utilizando un destornillador Phillips.

Levanta suavemente la carcasa de metal de la placa base.

Luego levanta la placa base de la cubierta exterior de plástico.

Dale la vuelta a la placa base.

Localiza los cinco tornillos de 1.6 mm que unen la plancha metálica a la placa base.

Con suavidad levanta las planchas metálicas de la parte inferior y de la parte superior de la placa base.

Quita la lámina de plástico que se encuentra entre la plancha metálica y la placa base.

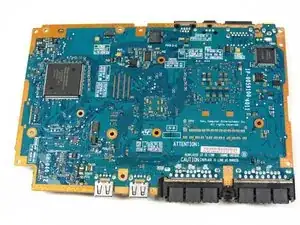

Después de que hayas quitado todas las piezas, deberías tener algo como en la imagen.
