Reemplazo de la placa del botón derecho de PlayStation Vita

Escrito Por: Brittany McCrigler
  • Comentarios: 13
Reemplazo de la placa del botón derecho de PlayStation Vita

Dificultad

Moderado

Pasos

20

Tiempo Requerido

20 - 30 minutos

Introducción

Esta guía te lleva a través del proceso de instalación de la placa del botón derecho. Este tablero controla los botones de acción, inicio y selección.

  1. bXHPdJvmOqwnRZ5W
    bXHPdJvmOqwnRZ5W
    Kxh4sK2xMaaiHQtJ

    • Apague y retire la tarjeta de memoria.

    • Usando un destornillador Phillips # 00, retire los cuatro tornillos de 6,4 mm en la carcasa trasera

  2. WwpKNcKBHnx3iwJP
    WwpKNcKBHnx3iwJP
    36FYDevnAqBvbNY3
    mjh2iFATaa2BKMEs

    • Usando la uña o un spudger, abra la cubierta del puerto de accesorios en la parte superior del dispositivo.

    • Usando un destornillador Phillips # 00, retire los dos tornillos de 5.4mm ocultos debajo de la cubierta del puerto de accesorios.

  3. AH6yWSkBJ4VWv3RB
    AH6yWSkBJ4VWv3RB
    aXih4BBWrQN2fmOK

    • Retire los dos tornillos Phillips # 00 de 5.4mm en la parte inferior del dispositivo cerca del puerto de carga.

  4. bEJVmiEky4mHiDcb
    bEJVmiEky4mHiDcb
    aQOOn4pkOrVFR3hw
    vEQhcA4OEHFKVYLS

    • Comenzando a los lados del dispositivo, utilice una herramienta de apertura de plástico para separar la carcasa delantera y trasera.

    • Continue deslizando la herramienta de apertura al rededor del borde.

    • Todavía hay alambres que mantiene juntas las carcasas delantera y trasera. Usted puede dañar las conexiones si separa las carcasas de forma brusca.

  5. 3BBZJmwmjKVUDiJa
    3BBZJmwmjKVUDiJa
    EpjUlyY4L4GWcaLS

    • Suavemente separar las dos carcasas, teniendo en cuenta la batería y los conectores del controlador de pantalla táctil que mantienen las carcasas juntas..

    One of the shoulder buttons fell out when I was doing this step, along with the piece holding it in place. They go back in just fine when reassembling but make sure that they are oriented properly, of course.

    klung -

  6. NeowybD4slFqYmiM

    • Utilizando un spudger, libere el cable flexible del controlador de la pantalla táctil suavemente levantando la conexión.

  7. DtebpV1FIAkm4AUj

    • Libere el cable de la batería levantando suavemente la conexión con un spudger.

    Any idea what type of pcb header is on the board for the battery? I have a motherboard with a broken header but I cant source a replacement

    Jimbo Jones -

    This is where I screwed up so I recommend extra caution for other newbies. Only the black part is supposed to come off. Don't be an idiot like me and pry off too much...

    ylimakiminna -

    Yea I messed up there too. Is there a way to fix it?

    Alethia Henry -

    This component was far more stubborn than the screen connector when it came to removal. I opted for a smaller tool than the spudger (small flat-head) and managed to disconnect it after determining the best bit size for the job. Screwdriver is metal, obviously, so being gentle helps to avoid damaging anything.

    klung -

  8. fkyIaVUrPDRIlhZV

    • Separar las carcasas delantera y trasera.

  9. vlXZZ4MfiNjWSFqf
    vlXZZ4MfiNjWSFqf
    sQ1gbc2E5BkZFX2R
    1HAJbEsQW1AOGbmI

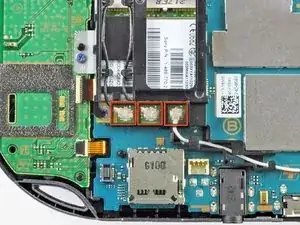

    • Utilizando el extremo puntiagudo del spudger, desconecte los tres conectores del cable de la antena en la parte superior de la tarjeta inalámbrica.

    • Deruta los cables de la antena de modo que estén fuera de la carcasa de la tarjeta inalámbrica. Ponga los cables lejos.

    Step 9-11 only apply to the 3G version of the PS Vita.

    logicj83 -

    Hello, I have the PCH-2001 model of the PS vita and the right analog stick went out. I ordered a replacement and the stick is slightly larger than the original. The original has a black rectangle on the back, the new version has the star version, which is what you have on this website as the replacement part. Any help here would be much appreciated. Thanks.

    Ben Ragains -

    Can I install a WiFi motherboard on a 3g ps vita model 1100?

    fmind11 -

  10. yKBmQZ5D12sRhGXX
    yKBmQZ5D12sRhGXX
    JH6WVtknwNbxKhD5

    • Enganche el spudger debajo de la lengüeta de la carcasa de la tarjeta inalámbrica y suelte la lengüeta.

    • Descubra y quite la carcasa de la tarjeta inalámbrica.

  11. JutjPPe6MLOg26PI
    JutjPPe6MLOg26PI
    jerqgQIbknJfbPur

    • Retire los dos tornillos Phillips # 00 de 4.4mm de la tarjeta inalámbrica.

    • La tarjeta inalámbrica saldrá naturalmente hacia fuera en un ángulo.

    • Saque la tarjeta inalámbrica.

    My screwdriver does not want to unscrew those. They won’t turn at all.

    Rei -

    My screwdriver does not want to unscrew those. They won’t turn at all.

    Got the same, used PH #0 and grabbed wireless card casing with fingers from the top to release pressure on screen and avoid (possibly) breaking it.

    Yuriy Zhyromskiy -

    Some PS vita models seem to use a T2 screw instead of a PH#00. I’ve encountered this twice now.

    kaosjr kaosjr -

    I replaced de wifi card but is still difficult to connect to wifi. Could it be the wifi antenna? which cable model is it?

    Fernando Diaz -

  12. LFlqLFyOWenu3flq
    LFlqLFyOWenu3flq
    XA3ULsGnxwM1dCqJ
    IwHAvTU2HypmMy4M

    • Levanta la carcasa del botón del hombro derecho con un spudger y déjalo a un lado.

    Is this really necessary?

    fmind11 -

  13. OaUrqnJngB4x3kSs

    • Quita la cubierta de plástico translúcida del botón lateral derecho.

  14. DBAvdSFGaDNWgCoP
    DBAvdSFGaDNWgCoP
    qRv22Bsq3VvEXFRX
    lZIfHy3s4oM2VAQq

    • Suelta el enchufe del cable flexible del botón del hombro derecho usando un spudger para abrir suavemente la pestaña.

    • Con unas pinzas, desliza el cable flexible fuera del zócalo.

  15. PA2LCk4SImWo1gbk
    PA2LCk4SImWo1gbk
    dxeEBBsrHTOGZLJK

    • Usando un spudger, despega suavemente el botón lateral derecho del adhesivo ligero que lo conecta a la carcasa.

  16. ItTaPwOhLVLOhDRY
    ItTaPwOhLVLOhDRY
    fKSLp2GxUOfUQvOU

    • Usando el extremo puntiagudo de un spudger, desconecta el cable de la antena en el tablero del botón derecho.

    • Retire el cable de la antena.

  17. lBKNRO1MO2ljUWbw
    lBKNRO1MO2ljUWbw
    TILjfuGxlKAhSZ6G

    • Usando un spudger, levanta y suelta el zócalo ZIF en el tablero del botón derecho.

    • Tira suavemente del cable flexible para sacarlo del zócalo. Aparta el cable flexible fuera del camino.

  18. 4BkulyBveDCRaEc2
    4BkulyBveDCRaEc2
    PD6Oam1isGJWxl3r
    dHT2IZH3gOSStJKa

    • Suelta la lengüeta en el enchufe pequeño del cable flexible levantando la lengüeta con un spudger.

    • Con unas pinzas, extrae con cuidado el cable flexible del zócalo. Aparta el cable flexible fuera del camino.

  19. D2Q1HXSElH21eJDI
    D2Q1HXSElH21eJDI
    QvKXPYOlC2WSRHSn
    lOPJHyLupOQLCRpk

    • Retira los dos tornillos Phillips #00 de 5,0 mm del soporte de metal que sujeta la placa del botón derecho a la placa base.

    • Retira el soporte de metal, usando un spudger según sea necesario para levantarlo.

  20. ySuNwUCsUMGFMGLR
    ySuNwUCsUMGFMGLR
    1AZ1PntbCEX1CMxp
    YJUCkFhenb42g4XM

    • Usa un spudger para liberar el tablero del botón derecho haciendo palanca desde la esquina inferior derecha del tablero.

    • Levanta suavemente la placa del botón derecho hacia afuera.

Conclusión

Para volver a armar tu dispositivo, sigue estas instrucciones en orden inverso.
