Reemplazo de pantalla Samsung Galaxy S20

Escrito Por: Carsten Frauenheim
  • Comentarios: 5
Reemplazo de pantalla Samsung Galaxy S20

Dificultad

Difícil

Pasos

34

Tiempo Requerido

45 minutos - 2 horas

Introducción

Sigue esta guía para la sustitución de la pantalla del Samsung Galaxy S20. El cristal de la pantalla, el panel OLED y el digitalizador forman el ensamblaje de la pantalla y tendrás que sustituirlos conjuntamente.

NOTA: Algunas pantallas de sustitución para este teléfono vienen preinstaladas en un marco nuevo (también llamado bastidor), las cuales requieren que trasplantes todos los componentes internos de tu teléfono e instales una nueva batería. Asegúrate de que tienes las piezas correctas cuando comiences a usar esta guía.

Hay una probabilidad significativa de que rompas el cristal frágil y no reforzado del panel durante este procedimiento. Si planeas reutilizar el ensamblaje de la pantalla, asegúrate de que aplicas mucho calor y sé extremadamente cuidadoso al retirar la pantalla.

Necesitarás adhesivo de repuesto para completar esta reparación.

  1. O2yTBSHneKPS3dXd

    • Desconecta y apaga tu teléfono antes de empezar.

    • Calienta un iOpener y aplícalo en el borde inferior de la cubierta trasera durante dos minutos.

    • También puedes utilizar un secador de pelo, una pistola de calor o una placa calefactora, pero tenga cuidado de no sobrecalentar el teléfono: tanto la pantalla como la batería interna son susceptibles de sufrir daños por el calor.

    Found that using the iOpener did not provide enough heat to weaken the adhesive, went with a hairdryer instead. Make sure to never keep the hairdryer still, and apply heat on high for 30 seconds to 1 minute per side did the job for me. iOpener just did not get hot enough

    Phil R -

  2. N44FwI5UdCmqYxCF
    N44FwI5UdCmqYxCF
    2gTSREJ4y63kNuEg
    EEiuOZjGgHNLtHaZ

    • Aplica una ventosa en la parte posterior del teléfono, lo más cerca posible del centro del borde inferior.

    • Si la pantalla está muy agrietada, cubrirla con una capa de cinta adhesiva transparente puede permitir que la ventosa se adhiera. Como alternativa, se puede utilizar cinta muy resistente en lugar de la ventosa. Si todo lo demás falla, puede pegar la ventosa a la pantalla rota.

    • Tira de la ventosa con una fuerza fuerte y constante para crear un espacio entre la cubierta trasera y el marco.

    • Inserta la punta de una púa de apertura en el hueco.

    • Debido a las estrechas tolerancias, esto puede requerir múltiples intentos de recalentamiento con el iOpener y de separación con la ventosa antes de que lo consigas.

    • Si tienes problemas para crear un hueco, aplica más calor en el borde e inténtalo de nuevo.

    • No apliques una fuerza excesiva con la púa, o se arriesga a que se rompa el cristal de la tapa trasera.

    I have found it easier to use an iFlex on the camera side to get in enough to get an opening pick in. Then work the pick towards either end slowly and down the ends, making sure it’s warm to the point of being almost to hot to hold. Slow, gentle pressure t open it like a clam ;)

    Stow -

    While pulling on the back glass with the suction cup, I found it helpful to use something like the opener tool to press down on the frame. Made it easy to pull open even with the iOpener.

    Ryan Sammons -

  3. fvSbRfQeIPJFblad
    fvSbRfQeIPJFblad
    HUTKXAOKqfvmalbM
    eJRdWXWP1aUfayLE

    • Desliza la púa hacia adelante y hacia atrás a lo largo del borde inferior para cortar el adhesivo.

    • No intentes cortar el adhesivo cerca de las esquinas del teléfono donde el cristal está curvado o te arriesgas a que se rompa el panel de cristal.

    • Deja la púa de apertura en la costura para evitar que el adhesivo se vuelva a sellar.

  4. HopZYGZwAQBFVs5X

    • Aplica un iOpener caliente al borde izquierdo de la tapa trasera durante dos minutos.

  5. 1pL3nmLb31mOvogN
    1pL3nmLb31mOvogN
    VLU6l6OIbSyjOnxL
    EZQvJePlT6EYUPl2

    • Aplica una ventosa en la parte posterior del teléfono, lo más cerca posible del centro del borde izquierdo.

    • Tira de la ventosa con una fuerza fuerte y constante para crear un espacio entre la cubierta trasera y el marco.

    • Inserta la punta de una púa de apertura en la grieta.

    • Como el vidrio de este borde está curvado, no podrás insertar esta púa muy lejos. Mientras la punta de la púa esté debajo del borde del vidrio, podrás proceder.

    • Debido a las estrechas tolerancias, esto puede requerir múltiples intentos.

    • Si tienes problemas para crear un hueco, aplica más calor en el borde e inténtalo de nuevo.

    • También puedes intentar aplicar unas gotas de alcohol isopropílico de alta concentración (más del 90%) en la costura para ayudar a aflojar el adhesivo.

    • No apliques una fuerza excesiva con la púa, o se arriesga a que se rompa el cristal de la tapa trasera.

  6. 3JWfhJahrMf656CC
    3JWfhJahrMf656CC
    tkBZEFJvbeNNV3sW

    • Una vez que la púa esté debajo del borde del vidrio, inclínalo hacia abajo e introdúcelo más para separar completamente el adhesivo de la tapa trasera.

  7. SJSvqeYG6JjZHskg
    SJSvqeYG6JjZHskg
    hVgS2RRPfCInqvqu
    qgwZSqeLqsVbtoRg

    • Desliza la púa a lo largo del borde izquierdo del teléfono para separar el adhesivo de la cubierta trasera.

    • Ten cuidado al deslizarla por la cresta en el marco que rodea los botones de volumen y encendido, ya que el recorte del cristal puede hacerla más propensa a agrietarse.

    • Deja su púa bajo el borde izquierdo del vidrio, cerca de la esquina superior izquierda, para evitar que el adhesivo se vuelva a sellar.

  8. VABpaknRrmYIYsaV

    • Aplica un iOpener caliente al borde derecho de la tapa trasera durante dos minutos.

    • También se puede utilizar un secador de pelo, una pistola de calor o una placa calefactora, pero hay que tener cuidado de no sobrecalentar el teléfono, ya que tanto la pantalla como la batería interna son susceptibles de sufrir daños por el calor.

  9. XvuEFPVn3grEffXA
    XvuEFPVn3grEffXA
    wAtICjnBHlPutoco
    WpdyimxsRw1DagBY

    • Aplica una ventosa en la parte posterior del teléfono, lo más cerca posible del centro del borde derecho.

    • Tira de la ventosa con una fuerza fuerte y constante para crear un espacio entre la cubierta trasera y el marco.

    • Inserta la punta de una púa de apertura en el espacio.

    • Al igual que con el borde anterior, deberá inclinar la púa de apertura hacia abajo para insertarlo completamente debajo de la tapa trasera.

  10. XZLiuRico1RrPJ2U
    XZLiuRico1RrPJ2U
    DuOwgQRdXufkbVFh
    vqouUnalQuCQZmn4

    • Desliza la púa a lo largo del borde derecho del teléfono para separar el adhesivo de la tapa trasera.

    • Deja la púa bajo el borde derecho del cristal, cerca de la parte superior del aparato, para evitar que el adhesivo se vuelva a sellar.

    • Al hacer esto, la tapa trasera puede liberar una o ambas púas y dejarlas caer libremente. Si esto ocurre, deja la(s) púa(s) a un lado ya que el borde inferior no debería volver a sellarse a partir de este punto.

  11. uy2DtWQ3fgUPoMPg

    • Aplica un iOpener caliente al borde superior de la tapa trasera durante dos minutos.

  12. XMTG6xGho2nguLDD
    XMTG6xGho2nguLDD
    KhWsbhOJekXOXFU5
    BmrDgdmLBrXUuwNU

    • El cristal cerca de las esquinas de la tapa trasera es curvo y muy susceptible de agrietarse. Sea cuidadoso durante este paso para evitar dañar la cubierta trasera.

    • Gradualmente desliza la púa desde el borde derecho del dispositivo alrededor del borde superior derecho.

    • Continúa cortando a lo largo del borde superior hasta la esquina superior izquierda para separar completamente el adhesivo de la tapa trasera

    • Si cortar se vuelve difícil en cualquier momento, deténte y vuelve a aplicar calor antes de continuar.

  13. HFtf4GCZcN3nAtZS
    HFtf4GCZcN3nAtZS
    jAlGMSxX2CoLoZM1

    • Levanta la tapa trasera despacio. Usa púas de apertura para cortar cualquier adhesivo restante.

    • Remueve la tapa trasera.

    • Durante el reensamblado:

    • Este es un buen punto para encender tu teléfono y probar todas las funciones antes de sellarlo. Asegúrate de apagar completamente tu teléfono antes de continuar trabajando.

    • Retira cualquier trozo de adhesivo con un par de pinzas o con los dedos. Aplica calor si tienes problemas para separar el adhesivo.

    • Si usas adhesivos de corte personalizado de Samsung, sigue esta guía.

    • Si estás utilizando cinta adhesiva de doble cara, sigue esta guía.

  14. k3F6ERdwqx4rFLI1

    • Usa un destornillador Phillips #00 para remover los cinco tornillos de 4 mm que sujetan el soporte de la placa madre.

    • A lo largo de esta reparación, haz un seguimiento de cada tornillo y asegúrate de que vuelve exactamente a su lugar de origen

  15. GO3dOyDtTOKE5ZE3
    GO3dOyDtTOKE5ZE3
    Ta1EPBT6sgBDkBAq

    • Usa un par de pinzas para tirar suavemente hacia arriba y desenganchar el soporte de la placa madre del marco medio de plástico.

    • No retires completamente el soporte todavía, ya que sigue unido a la bobina de carga inalámbrica.

  16. ybvlYtYqqhqIBHfG
    ybvlYtYqqhqIBHfG
    DRYsVycdsWjTHCJC
    IJEiJpWnwLjUtPHS

    • Retira suavemente la bobina de carga inalámbrica del dispositivo.

    • Remueve la bobina de carga inalámbrica.

    • La bobina está conectada al resto del dispositivo mediante contactos de resorte, por lo que no es necesario desconectar ningún conector.

    • Durante el reensamblaje, vuelve a apretar los tornillos del soporte de la placa madre primero para alinear correctamente la bobina de carga en su lugar, y luego presiona firmemente el resto de la bobina hacia abajo para adherirla.

  17. YMRpKRY4brEPwymC
    YMRpKRY4brEPwymC
    Sp2OkZPVbn2gna6c

    • Usa un spudger para levantar y desconectar el conector de la batería.

    • Cuando desconectes los conectores de este tipo, ten cuidado de no desalojar los pequeños componentes superficiales que rodean la toma.

  18. wX5fmSgqKTrYiUmP

    • Usa un destornillador Phillips #00 para quitar los cinco tornillos de 4 mm de largo que aseguran el altavoz y el marco medio inferior.

  19. t42tETLLDEgr2I5F
    t42tETLLDEgr2I5F
    E2YnZwtHDVLXxtyl
    AYNKdggptXts1QLt

    • Inserta la punta de un spudger o un par de pinzas en la muesca de la esquina superior izquierda del marco central y haz palanca para liberar las pinzas que lo mantienen en su lugar.

    • Remueve el altavoz y el marco medio inferior.

  20. 1qxGRNYyDQZRAfAb
    1qxGRNYyDQZRAfAb
    wcfGV4acU1FVKZne

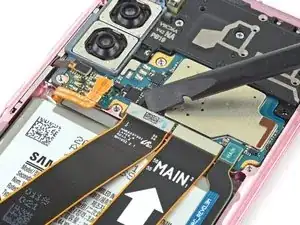

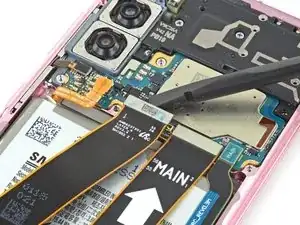

    • Usa un spudger para levantar y desconectar el cable de la pantalla.

  21. TXAHFvMXqkaBsMkQ
    TXAHFvMXqkaBsMkQ
    sPhDUJQ3HAP3fcCB

    • En los próximos pasos, calentarás y separarás el adhesivo negro alrededor del perímetro del dispositivo

    • El adhesivo que rodea los bordes largos del dispositivo es delgado y solo necesitarás insertar la púa 5 mm para separarlo.

    • Ten en cuenta que a lo largo del borde superior del teléfono, el adhesivo sigue mucho más lejos del borde del dispositivo. Necesitarás insertar tu púa más profundo aquí para separar completamente el adhesivo.

  22. NnF6YLe1e6FHWMac

    • Calienta un iOpener y aplícalo en la cima de los bordes de las pantalla por dos minutos.

    • Un secador de cabello, pistola de calor, o un plato caliente también puede ser usado, pero ten cuidado de no sobrecalentar el teléfono- El display y la batería interna ambos son susceptibles al daño por calor.

  23. KsOEWoGwOf6NBady
    KsOEWoGwOf6NBady
    yEKUPQqfF3YGawef
    sUGKpBAQMCZqXNEk

    • Aplica una ventosa en el vidrio del display , tan cerca del centro del borde superior como sea posible

    • Si la pantalla está muy rota, cúbrela con una capa de cinta de embalaje transparente puede permitir que la ventosa se adhiera. Alternativamente, se puede usar una cinta muy fuerte en lugar de la ventosa. Si todo lo demás falla, puedes pegar la ventosa a la pantalla rota.

    • Jala la ventosa con fuerza, constante para crear una separacion entre el display y el marco del telefono.

    • Inserta la punta de una púa de apertura en el espacio en el centro de la muesca del altavoz del auricular, moviéndola hacia abajo debajo de la pantalla.

    • Asegúrate de que la púa se deslice sobre la cámara frontal y no la empuje

    • Debido al adhesivo resistente, esto puede requerir varios intentos de recalentar con el iOpener y separar con la ventosa antes de hacerlo bien.

    • Si estás teniendo problemas creando un espacio, aplica mas calor a el borde y prueba de nuevo.

    • Deja la púa entre el display y el marco para prevenir que el adhesivo vuelva a sellar.

  24. YjVBdosTGdhBFPsZ
    YjVBdosTGdhBFPsZ
    ixOIUP1LwYfyVesr

    • Inserte una segunda púa en el mismo espacio y deslícela hacia la esquina superior izquierda de la pantalla para cortar el adhesivo.

    • Deja su púa de apertura en el espacio del display y el marco para evitar que el adhesivo se vuelva a sellar.

  25. jrOMFkFXYqYbPNHW
    jrOMFkFXYqYbPNHW
    GYZGKBpttygrXMyh

    • Inserta una tercera pua en el centro del espacio y desliza hasta la esquina de el display para separar el adesivo del marco.

    • Deja tu pua en la abertura para preevenir que el adesivo reselle.

  26. DRYSrWMyWnvRfCSy
    DRYSrWMyWnvRfCSy
    XpfKNBvLJnq4Dnp6

    • Deslixa la púa central hacia el borde superior del dispositivo para cortar el adhesivo que rodea el auricular y la cámara frontal.

    • Si el adhesivo se vuelve difícil de separar, aplica mas calor y pruebe otra vez.

    • No insertes la púa demasiado lejos o puede "perder" la púa debajo del ensamblaje de la pantalla

    • Retira la púa del centro.

  27. 1E3ScJqeYhhYFvvA

    • Aplica un iOpener caliente a el borde derecho del display por dos minutos.

  28. ALPL5nYWBsOqFXuu
    ALPL5nYWBsOqFXuu
    U2nysPwBqpaLBebI
    vuBERqJLZ4ABKTjY

    • Inserta otra púa en el espacio en la esquina superior derecha de la pantalla.

    • Desliza la púa hacia abajo hasta la esquina inferior derecha para cortar el adhesivo.

    • Inserta una púa debajo del centro del borde derecho de la pantalla para evitar que el adhesivo se vuelva a sellar.

  29. f3ELBNr4ByqPabfu

    • Aplica un iOpener calentado en el borde izquierdo de la pantalla durante dos minutos.

  30. gdFjJAsZBulrf3vH
    gdFjJAsZBulrf3vH
    3PTG4JFmQQMeWtUZ
    D3CSKGFINGcbm6X6

    • Inserta una púa en el espacio en la esquina superior izquierda de la pantalla.

    • Desliza la púa hacia abajo hasta la esquina inferior izquierda para cortar el adhesivo.

    • Inserta una púa debajo del centro del borde izquierdo de la pantalla para evitar que el adhesivo se vuelva a sellar.

  31. iOBJXhysNe5EpC2B
    iOBJXhysNe5EpC2B
    wFWxwTZDv6XohPVW
    vrbelWcSNFkZfBad

    • En este paso, aplicarás alcohol isopropílico detrás de la pantalla para liberar el adhesivo transparente hacia la parte inferior central del dispositivo.

    • Aplica alcohol isopropílico de alta concentración (más del 90 %) detrás de la pantalla lo más cerca posible del adhesivo transparente (marcado en rojo).

    • Inclina el dispositivo mientras aplicas el alcohol para ayudar a que penetre el adhesivo debajo de la parte inferior de la pantalla.

    • Después de aplicar el alcohol, continúa inclinando la parte inferior del teléfono hacia abajo durante dos o tres minutos para ayudar a que el alcohol penetre más.

  32. Mdf6CauWRl6CItpG
    Mdf6CauWRl6CItpG
    HJplJUYx6WZDRNXb
    gySTThqbUKFdWF63

    • Inserta lentamente un spudger debajo del borde superior de la pantalla para separar el adhesivo transparente.

    • Inserta el spudger hasta que el adhesivo transparente se separe por completo.

  33. 11SONUJ3INEYCbB2
    11SONUJ3INEYCbB2
    2F1yUelOROWbt6SR
    C4ypPRkZvaqoROpX

    • Remueve el display del marco.

    • Todavía puede haber una pequeña tira de adhesivo en el borde inferior del teléfono, pero debería soltarse fácilmente.

    • Ten cuidado de pasar el cable de la pantalla a través del marco.

    • Durante el montaje, deberás insertar el cable de la pantalla a través del orificio en el marco antes de presionar la pantalla en su lugar. No insertes el cable de la pantalla antes de aplicar el nuevo adhesivo de pantalla.

  34. Kh4MpyFN1UwZthVa
    Kh4MpyFN1UwZthVa
    PE1wKfISyYEgsnDC
    eVOAuKvTHgmOLTRm

    • Usa pinzas para quitar cualquier resto de adhesivo del marco.

    • Usa alcohol isopropílico y un paño sin pelusa para limpiar a fondo la superficie del marco y prepararlo para el nuevo adhesivo. Limpia en una dirección para evitar manchas.

    • Durante el reensamblaje,sigue esta guía para instalar adhesivos cortados a la medida para su dispositivo.

Conclusión

Compara tus nuevas partes de repuesto con las partes originales — puede que necesites transferir los componentes restantes o retirar el adhesivo de la nueva parte antes de instalarla.

Para volver a ensamblar tu dispositivo, sigue los mismos pasos en orden inverso

Una vez que hayas completado la reparación, sigue esta guía para probar tu reparación.

Deposita tus desechos electrónicos en centro de reciclaje certificado.

¿La reparación no salió según lo planeado? Consulta nuestro [enlace|https://www.ifixit.com/Answers/Device/Ga...|Comunidad de respuestas] o revisa nuestra S20 black screen y La pantalla táctil del S20 no responde wikis para obtener ayuda con la resolución de problemas.

Autor

Carsten Frauenheim

Miembro Desde 10/03/20

88878 Reputación

2 comentarios
