Reemplazo de tarjeta lógica de iMac Intel 21.5" EMC 2428

En los siguientes pasos, desconectarás los siguientes cables:

Tarjeta SD

Bocina izuierda/derecha y micrófono

Puerto de audio

Antena Wi-Fi

Sensor de temperatura derecho, Bluetooth/Sensor de luz ambiental/Cámara/Temperatura izquierdo, y ventilador del disco duro.

Ventilador de CPU/Temperatura ambiente y Botón de encendido

Sensor IR

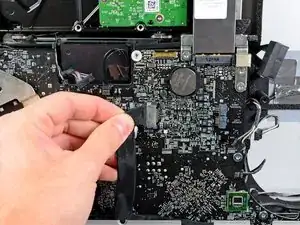

Jala el cable de la tarjeta SD fuera de su socket en la tarjeta lógica.

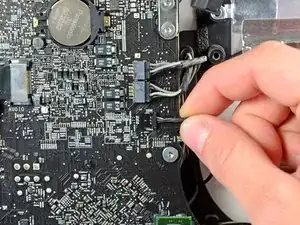

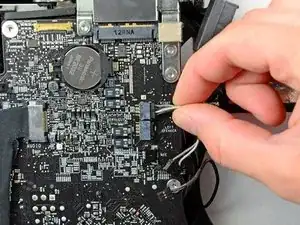

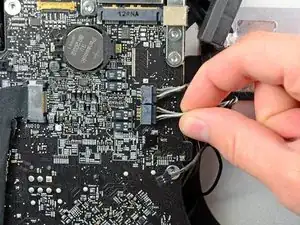

Desconecta los cables del micrófono, bocina izquierda y bocina derecha jalando sus conectores directamente del lado derecho de la iMac.

Usa la punta plana de una espátula para hacer palanca en todos los conectores de la antena Airport de sus sockets en la tarjeta Airport.

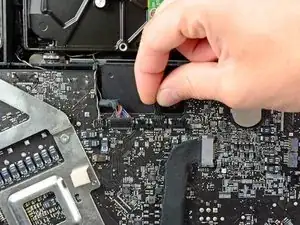

Jala el conector del ventilador del disco duro hacia el borde superior de la iMac para desconectarlo de su socket de la tarjeta lógica.

Usa tus pulgares en ambos lados del conector de Bluetooth/sensor de luz ambiental/cámara/temperatura izquierdo para presionarlos hacia el borde superior de la iMac y fuera de su socket en la tarjeta lógica.

Usa las uñas de tus pulgares para empujar el conector del sensor derecho de temperatura hacia el borde superior de la iMac y fuera de su socket.

Jala el conector del ventilador del CPU/ sensor de temperatura ambiente hacia el borde inferior izquierdo de la iMac y fuera de su socket en la tarjeta lógica.

Jala el conector del botón de encendido hacia la esquina inferior izquierda de la iMac para desconectarla de su socket en la tarjeta lógica.

Usa tus pulgares para empujar el conector del sensor IR hacia el borde superior de la iMac y fuera de su socket en la tarjeta lógica.

Jala la tarjeta del sensor IR de atrás de la carcasa frontal en la carcasa exterior.

Remueve el sensor IR y colócalo a un lado.

Jala el conector del cable del puerto de audio hacia el lado izquierdo de la iMac para desconectarlo de su tarjeta lógica.

Pela el cable del puerto de audio de la cara frontal de la tarjeta lógica y déjala colgada como se muestra en la segunda foto.

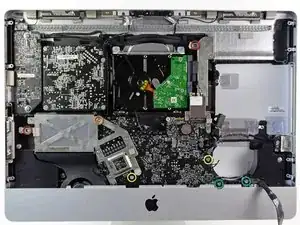

Remueve los siete tornillos siguientes:

Dos tornillos T10 torx de 7mm

Un tornillo T10 torx de 30 mm

Dos tornillos T10 torx de 25 mm

Dos tornillos T10 torx de 21 mm

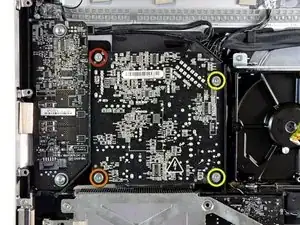

Remueve los siguientes cuatro tornillos de la fuente de alimentación:

Un tornillo de rosca gruesa T10 de 9.3 mm

Un tornillo de rosca gruesa T10 de 25 mm

Dos tornillos de rosca fina de 22 mm

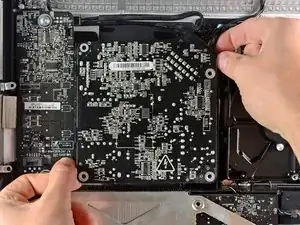

Jala las esquinas superior derecha e inferior izquierda de la fuente de alimentación lejos de la carcasa trasera para desalojar los postes de montaje unidos a las esquinas de la fuente de alimentación.

Con cuidado levanta la fuente de alimentación fuera de la carcasa exterior y rótala para exponer el candado del cable como se muestra, tomando en cuenta que los cables CD -fuera y CA dentro- siguen conectados a la iMac.

Desconecte el cable de salida de CD presionando el mecanismo de bloqueo del conector mientras retira el conector de su toma en la fuente de alimentación.

Una vez que el mecanismo de bloqueo no este en el socket, jala el conector CD fuera de la fuente de alimentación.

Desconecta el cable CA presionando el mecanismo de bloqueo mientras jalas el conector fuera de su socket.

Remueve la fuente de alimentación de su caja exterior.

Remueve la pared plástica que esta instalada directamente a la derecha de la tarjeta de unida LED.

Ligeramente jala la tarjeta lógica fuera de la parte trasera de la caja exterior, después levántala hacia arriba para limpiar la cara frontal inferior de la caja exterior.
