Reemplazo del Disco Duro del iMac Intel 24" EMC 2134 y 2211

Escrito Por: Brittany McCrigler
  • Comentarios: 9
Reemplazo del Disco Duro del iMac Intel 24" EMC 2134 y 2211

Dificultad

Moderado

Pasos

7

Tiempo Requerido

No hay estimado

Introducción

Utiliza esta guía para instalar un disco duro en tu iMac Intel 24" EMC 2134 o 2211.

Herramientas

  1. 5kYpDOnZEnMIqQoF

    • Si es necesario, retira los trozos de cinta que sujetan los cables del sensor térmico del disco duro/unidad óptica a tu iMac.

  2. cNVHhS4bxL1WUUNE

    • Desconecta el sensor térmico del disco duro tirando de su conector hacia arriba, hacia la parte superior de tu iMac.

    • Al retirar este conector, es útil usar las uñas de tus pulgares para empujar las orejas a cada lado del conector hacia la parte superior de su iMac.

    This is unnecessary since the other end of the heat sensor is removed from the old drive.

    dkulp -

  3. ieYx2LtGD215mRNi
    ieYx2LtGD215mRNi
    ZKUEX6ZEBeEMyu52

    • Presionar la parte superior del soporte del disco duro hacia abajo para liberarlo de la carcasa trasera requiere una gran cantidad de fuerza. Recomendamos colocar tu iMac boca abajo sobre una mesa para evitar que se caiga.

    • Presiona el soporte del disco duro hacia el borde inferior de tu iMac para liberarlo de la carcasa trasera, luego gira la parte superior del disco hacia ti.

    To avoid the pain on my finger tips in applying enough force, I used a bit of microfiber towel as padding under the sharp plastic edge and it was then easy.

    Magnus Dalen -

    I found out that the black plastic bar is a lever, which swings up outwards left side — away from the backside of the casing — and then drops off of the right side, which releases the rubberized bolts, that hold the hard drive! The hard drive then could be lifted easily out of its hinges. Mind the cables!

    KönigT -

    Using a trigger clamp to compress the black retainer was the easiest method to remove the drive. Move the sensor wires out of the way then position the clamp in such a way that one jaw is on the drive and the other is on the black plastic. Compress it just enough to clear the metal support. Then to reinstall reverse the process.

    capt_ir8 -

    DON’T do this! you’ll likely hurt yourself. I tried doing this way and it just required more force than i was comfortable applying. just unscrew the HDD off the black “lever” piece. The HDD will just come right out. The side opposite of the black “lever” are secured with pins, don’t bother trying to unscrew from there.

    yamaoka01 -

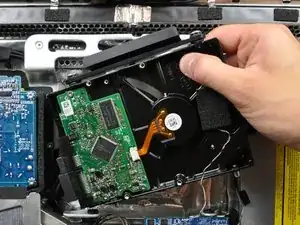

  4. 1p2UnGrHBf3lKaoI
    1p2UnGrHBf3lKaoI
    y5FjuNWV6NUC6wDT

    • Gira el disco duro hacia ti y luego levántalo de sus clavijas de montaje.

    • El disco duro todavía está conectado a través de los cables SATA.

    • Al reinstalar tu disco duro, ten cuidado de no empujar las arandelas de goma a través de las aberturas en el chasis con las clavijas inferiores del disco duro, ya que recuperarlas puede requerir la extracción de la placa lógica.

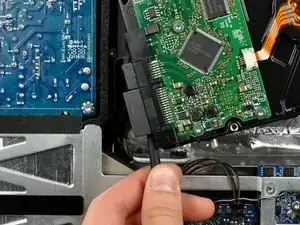

  5. DSBY1AXTGMMcwtWH

    • Inserta el extremo plano de un spudger entre el conector del cable de alimentación SATA y el borde del disco duro.

    • Gira el spudger para separar el conector del disco duro.

    Please define "spudger"??

    Ken L -

    Here is a Spudger

    dkulp -

    This is the hard part if you're gonna use a bracket for 2.5 to 3.5 via SSD. I had to modify this one thrice. It's now all fit in nicely.

    xa0s -

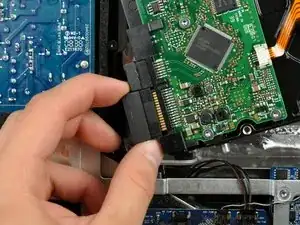

  6. iClXOsTfEipveWMD

    • Saca el conector de alimentación SATA del disco duro.

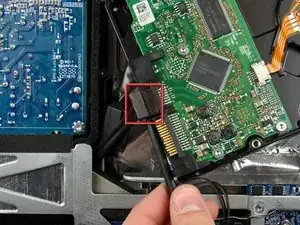

  7. HpKqkZpfTUgDIjQv

    • Desconecta el cable de datos SATA tirando de su conector para sacarlo del disco duro.

    This cable was not long enough to reach the SSD connector for me. The adapter I used, and I suspect many used, puts the SSD centred, thus the data and power connectors a bit further away from where the original drive's connector were. The power cable had enough give to plug it in, but not the data cable. I knew the data cable had more give from the other end of it, so I careful pulled it with, ashamed to say, force. I heard tape giving away, so I figured it was taped down underneath. I managed to get just enough length to plug it in.

    Sccoaire -

Conclusión

Para volver a armar tu dispositivo, sigue estas instrucciones en orden inverso.
