Reemplazo del altavoz de Game Boy Color

Escrito Por: Finn Dooley
  • Comentarios: 0
Reemplazo del altavoz de Game Boy Color

Dificultad

Moderado

Pasos

6

Tiempo Requerido

10 - 15 minutos

Introducción

Los altavoces de la consola Game Boy Color pueden ensuciarse o dañarse por causa del polvo y la suciedad, necesitanto una limpieza o reemplazo. En esta guía se muestra como retirar el altavoz de la consola Game Boy Color para su reemplazo o reparación. Necesitará nociones de soldadura para esta reparación, consulte la guía de soldadura de iFixit.

  1. KVgf25OHnipkE42g
    KVgf25OHnipkE42g
    pROPDsYkLBsMhvDx
    DUXZEQ44YlFTnDPB

    • Retira cualquier cartucho de juego de la consola antes de comenzar.

    • Presiona la pestaña de plástico de la tapa de compartimento de baterías de la consola y tira para retirarla.

  2. rp2uhKxeQuvSIv2t
    rp2uhKxeQuvSIv2t
    FMdUQgRiDlrWNP6A

    • Con un destornillador Y1, retira los seis tornillos de la parte posterior del dispositivo.

  3. J4UIiarnRYe3YMTn

    • Cuando vuelva a ensamblar la consola asegúrate de alinear el interruptor de encendido con la pieza de plástico correspondiente en el interior de la carcasas de la consola. Si no lo haces, podría no cerrar correctamente la consola y podría romperse si se le aplica demasiada fuerza.

    • Aun no desueldes el altavoz, será imposible retirarlo sin antes quitar la placa base.

    • Retira los 3 tornillos tipo Phillips #0 de la parte inferior del dispositivo.

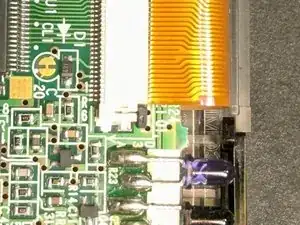

  4. RpbCYDwI5Cup1Duy
    RpbCYDwI5Cup1Duy
    jVe4RNNBvCLCrEFr
    RxXy2GPuiE12GD6o

    • Presiona hacia arriba las dos pestañas de plástico oscuro que bloquean el cable plano de la pantalla para poder retirarlo.

    • Asegúrate de que estas pestañas se encuentran en una posición similar a la de la segunda fotografía. En esta posición el cable plano se encontrará liberado.

    • Sé cuidadoso al empujar estas pestañas ya que son muy frágiles. Si se rompieran, el cable plano de la pantalla no se podría bloquear correctamente y causaría una mala conexión.

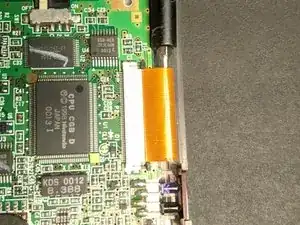

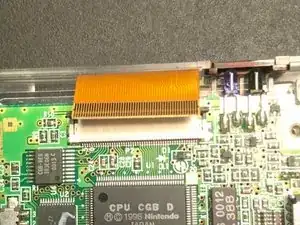

  5. YoPD4xwWB1VZYJ4B
    YoPD4xwWB1VZYJ4B
    EgDry4MqUrCWNRMM

    • Con un spudger, destornillador u otro objeto largo y delgado, extrae suavemente el cable plano del soporte.

  6. TCUtYx6oVkVPIiVj
    TCUtYx6oVkVPIiVj
    qcWBbDMikaJXQjwQ

    • Si el altavoz está solo sucio, límpialo así como los agujeros de la carcasa frontal. Después, ensamble la consola de nuevo para probar que funcione. Si lo lo hace, continúa con la guía.

    • Una vez retirada la placa base de la carcasa de la consola, el altavoz está libre para ser desoldado y reemplazado.

    • Asegúrate de respetar la polaridad del altavoz nuevo igual que la del original o de lo contrario el sonido será ligeramente distorsionado. No respetar la polaridad no causará ningún daño a la consola.

Conclusión

Para volver a ensamblar la consola, sigue las instrucciones en orden inverso.
