Introducción
Sigue esta guía para reemplazar el conunto de la pantalla y la batería en tu Samsung Galaxy S20+ con una pieza genuina de Samsung.
Esta guía está escrita para el conjunto original de la pantalla y la batería de Samsung. El conjunto consta de la pantalla, la batería y el marco en una sola pieza. Asegúrate de tener la pieza correcta antes de comenzar la reparación.
Antes de comenzar, consulte el [documento|27502|documento de autorreparación de Samsung] para obtener información de seguridad.
Si tu batería está hinchada, toma las precauciones adecuadas. Antes de desmontar tu dispositivo, completamente descarga la batería. Esto reduce el riesgo de un evento térmico peligroso si la batería se daña accidentalmente durante la reparación.
Nota: Conservar la resistencia al agua después de la reparación dependerá de qué tan bien vuelvas a aplicar el adhesivo, pero tu dispositivo perderá su clasificación IP (Protección de Estanqueidad).
Algunas imágenes de esta guía pueden mostrar discontinuidades menores. No deben afectar el procedimiento general de la guía.
Partes
-
-
Inserta una herramienta de expulsión de tarjeta SIM, una broca o un clip para papel enderezado en el orificio de la bandeja SIM, ubicado en el borde superior del teléfono junto a la banda de antena de plástico.
-
Presiona firmemente para expulsar la bandeja
-
-
-
Aplica una ventosa en la parte posterior del teléfono, lo más cerca posible del centro del borde inferior
-
Tira de la ventosa con una fuerza fuerte y constante para crear un espacio entre la tapa trasera y el marco.
-
Inserta la punta de una púa de apertura en el espacio.
-
-
-
Desliza la púa hacia adelante y hacia atrás a lo largo del borde inferior para cortar el adhesivo.
-
Deja la púa en el reborde para evitar que el adhesivo se vuelva a sellar.
-
-
-
Aplica una ventosa en la parte posterior del teléfono, lo más cerca posible del centro del borde izquierdo.
-
Tira de la ventosa con una fuerza fuerte y constante para crear un espacio entre la cubierta trasera y el marco.
-
Inserta la punta de una púa de apertura en el espacio.
-
Si tienes problemas para crear un hueco, lo mejor que puedes hacer es aplicar más calor en el borde e intentarlo de nuevo.
-
También puede intentar aplicar unas gotas de alcohol isopropílico de alta concentración (más del 90%) en la costura para ayudar a aflojar el adhesivo.
-
-
-
Una vez que la púa esté debajo del borde del vidrio, inclínala hacia abajo e introdúcela más para separar completamente el adhesivo de la tapa trasera.
-
-
-
Desliza la púa a lo largo del borde izquierdo del teléfono para separar el adhesivo de la tapa trasera.
-
Deja tu púa bajo el borde izquierdo del vidrio para evitar que el adhesivo se vuelva a sellar.
-
-
-
Aplica una ventosa en la parte posterior del teléfono, lo más cerca posible del centro del borde derecho.
-
Tira de la ventosa con una fuerza fuerte y constante para crear un espacio entre la tapa trasera y el marco.
-
Inserta la punta de una púa de apertura en el espacio.
-
-
-
Desliza la púa a lo largo del borde derecho del teléfono para separar el adhesivo de la tapa trasera.
-
Deja tu púa debajo del borde derecho del cristal cerca de la parte superior del dispositivo para prevenir que el adhesivo se vuelva a sellar.
-
-
-
Gradualmente desliza la púa desde el borde derecho del dispositivo alrededor de la esquina derecha superior.
-
Continúa cortando a lo largo del borde superior hacia el borde inferior para separar completamente la tapa trasera del adhesivo.
-
-
-
Levanta la tapa trasera lentamente. Usa púas de apertura para cortar cualquier resto de adhesivo.
-
Retira la tapa trasera.
-
Este es un buen punto para encender tu teléfono y probar todas las funciones antes de sellarlo. Asegúrate de apagar completamente tu teléfono antes de continuar trabajando.
-
Retira cualquier trozo de adhesivo con un par de pinzas o con los dedos. Aplica calor si tienes problemas para separar el adhesivo.
-
Si estás utilizando adhesivos de corte personalizado de Samsung, sigue esta guía.
-
Si estás utilizando cinta adhesiva de doble cara, sigue esta guía.
-
-
-
Utiliza un destornillador Phillips n.º 00 para quitar los seis tornillos de 4 mm de largo que sujetan el soporte de la placa base.
-
-
-
Usa un par de pinzas para levantar suavemente y soltar el soporte de la placa base del marco medio de plástico.
-
-
-
Inclina suavemente hacia arriba el soporte de la placa base para que se pueda acceder al conector naranja de la batería.
-
-
-
Utiliza un destornillador Phillips n.º 00 para quitar los cinco tornillos de 4 mm de largo que sujetan el altavoz y el marco medio inferior.
-
-
-
Inserta la punta de un spudger en la muesca en la esquina superior izquierda del marco medio y haz palanca para liberar los clips que lo mantienen en su lugar.
-
Retira el altavoz y el marco medio inferior.
-
-
-
Usa un par de pinzas de punta roma para despegar suavemente la bobina de carga inalámbrica del dispositivo.
-
Retira la bobina de carga inalámbrica.
-
-
-

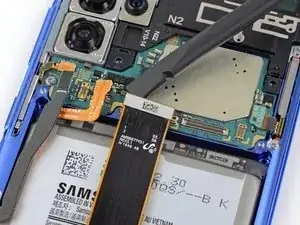

Usa un spudger para levantar y desconectar los cables flexibles primario y secundario de la placa secundaria cerca de la parte inferior del dispositivo.
-
-
-
Usa un spudger para levantar y desconectar los cables flexibles primario y secundario de la placa base.
-
-
-
Usa un spudger para levantar y desconectar los cables flexibles primario y secundario de la placa base.
-
-
-
Usa un destornillador Phillips n.º 00 para quitar los tres tornillos de 3,4 mm de largo que sujetan el puerto USB-C y la placa secundaria.
-
-
-
Inserta el extremo puntiagudo de un spudger debajo del borde izquierdo de la placa secundaria y haz palanca para liberarlo de su hueco.
-
Usa un par de pinzas de punta roma para levantar la placa secundaria y separarla de la parte inferior del dispositivo y extráela.
-
-
-
Aplica un iOpener calentado en la esquina inferior derecha del dispositivo durante 90 segundos.
-
-
-
Inserta la punta de un spudger entre el marco y la muesca en el borde del vibrador, cerca del borde inferior del dispositivo.
-
Haz palanca con el spudger para separar el vibrador del marco.
-
Retira el vibrador.
-
-
-
Despega el adhesivo del vibrador de su revestimiento y aplica el extremo adhesivo en la parte inferior del vibrador.
-
Usa pinzas, o tus dedos, para tirar del revestimiento blanco y exponer la capa superior de adhesivo.
-
Inserta el vibrador y aplica presión para adherirlo al marco.
-
-
-
Usa un spudger para levantar y desconectar el cable flexible de la pantalla principal de la placa base.
-
-
-
Despega y dobla suavemente la pantalla y los cables flexibles de antena de 5G mmWave dejados fuera del camino de la placa base y la batería.
-
-
-
Usa un destornillador Phillips n.° 00 para quitar los tres tornillos de 4 mm de largo que sujetan el marco medio superior.
-
Si estás reensamblando con el kit de autorreparación de Samsung, asegúrate de reemplazar los tornillos por otros nuevos con la etiqueta #3373.
-
-
-
Inserta la punta de un spudger en la muesca en el lado derecho del marco medio superior y haz palanca para soltar los clips que lo sujetan en su lugar.
-
Retira el marco medio superior.
-
-
-
Usa un spudger para levantar y desconectar el cable flexible de antena 5G mmWave derecho de la placa base.
-
Dobla el cable fuera del camino de la placa base.
-
-
-
Haz palanca y desconecta el cable flexible del botón lateral de la placa base.
-
Dobla el cable fuera del camino de la placa base.
-
-
-
Haz palanca y desconecta el cable flexible de la cámara frontal de la placa base.
-
Dobla el cable fuera del camino de la placa base.
-
-
-
Usa el extremo plano de un spudger para levantar y desconectar el módulo de antena 5G mmWave.
-
Usa el extremo plano de un spudger para levantar la esquina del módulo de la antena.
-
Retira el módulo de antena mmWave.
-
-
-
Utiliza un destornillador Phillips n.º 00 para quitar los dos tornillos que sujetan el conjunto de la placa base y la cámara:
-
Un tornillo de 4 mm de largo
-
Un tornillo de 3,4 mm de largo
-
Tornillo etiquetado #3373
-
Tornillo etiquetado #3394
-
-
-
Inserta el extremo plano de un spudger en la esquina inferior izquierda del ensamblaje de la placa base y haz palanca para liberarlo del cuerpo del teléfono.
-
Retira el conjunto de la placa base.
-
-
-
Inserta un spudger en el espacio entre el marco y la cámara frontal.
-
Haz palanca con el spudger para separar la cámara frontal del marco.
-
Usa pinzas, o tus dedos, para quitar la cámara frontal.
-
-
-
Despega el adhesivo de la cámara frontal de su revestimiento y aplica el extremo adhesivo al marco.
-
Usa pinzas, o tus dedos, para tirar de la lengüeta y exponer la capa superior de adhesivo.
-
Inserta la cámara frontal y aplica presión para adherirla al marco.
-
-
-
Utiliza un destornillador Phillips para quitar los cuatro tornillos de 3,4 mm de largo que sujetan las antenas 5G mmWave.
-
-
-
Usa la punta de un spudger para hacer palanca en la lengüeta del tornillo inferior del soporte de la antena 5G.
-
Usa pinzas o tus dedos para quitar la antena 5G.
-
-
-
Usa la punta de un spudger para levantar el borde superior del soporte de la antena 5G.
-
Usa pinzas o tus dedos para quitar la antena 5G.
-
Compara tu nueva pieza de repuesto con la pieza original; es posible que debas transferir los componentes restantes o quitar los respaldos adhesivos de la nueva pieza antes de instalarla.
Para volver a armar tu dispositivo, sigue las instrucciones en orden inverso y realiza las acciones opuestas, por ejemplo, "volver a colocar" en lugar de "quitar". Omite los pasos que usan calentamiento y palanca, y presta mucha atención a las 📌 chinchetas a medida que avanzas en los pasos.
Después de completar la reparación, descarga la aplicación Samsung Members de Galaxy Store o Play Store y sigue el documento de reparación automática de Samsung (a partir de la página 9) para asegurarte de que tu dispositivo es completamente funcional.
Descarga el aplicación Galaxy Cal en su dispositivo y sigue el documento de reparación automática de Samsung (a partir de la página 24) para realizar un reinicio del ciclo de la batería.
Lleva tus desechos electrónicos a un centro de reciclaje certificado.
¿La reparación no salió según lo planeado? Consulta nuestra Comunidad de respuestas para obtener ayuda para solucionar problemas.
