Reemplazo del zócalo del conector FPC de Nintendo Switch

Escrito Por: John Frantz
  • Comentarios: 3
Reemplazo del zócalo del conector FPC de Nintendo Switch

Dificultad

Moderado

Pasos

8

Tiempo Requerido

25 - 45 minutos

Introducción

Con el tiempo, los modelos Switch pueden funcionar mal. Una parte que puede dejar de funcionar correctamente es el lector de tarjetas SD. El sistema Switch es conocido por su pequeño espacio de almacenamiento interno, por lo que podría ser imposible para los propietarios descargar títulos de juegos adicionales sin una tarjeta SD.

Un lector de tarjetas SD o un zócalo del conector rotos pueden impedir que el usuario use correctamente una tarjeta SD por completo. Para este proyecto, se recomienda tener experiencia en la aplicación de fundente. Además, debes tener conocimiento previo de cómo usar una pistola de aire caliente.

  1. mbGAYxNOea4qEAlh
    mbGAYxNOea4qEAlh
    EvCZZfU5QlIZYmb6

    • Apaga el interruptor.

    • Mantén presionados los botones negros en la parte posterior de los joy-cons y deslízalos hacia afuera.

    • Habrá un botón negro detrás de cada uno de los joy-cons del interruptor. Este botón debe presionarse para permitir que se elimine el joy-con

  2. GUQiV1HNnETNdDLl
    GUQiV1HNnETNdDLl
    nOQMcB2xPDpTmvSl

    • Retira los 5 tornillos de cabeza Phillips #00 de cada lado izquierdo y derecho del dispositivo.

    • Retira los 2 tornillos de cabeza Phillips #00 de la parte inferior del dispositivo.

  3. grkoMq34XAVJlobB
    grkoMq34XAVJlobB
    uZJ1AnYULhthhkBO
    auWghC3NMQXtL2Rc

    • Retira los 4 tornillos Y0 de tres alas de la parte posterior del dispositivo.

    • Levanta la tapa de la tarjeta SD y quita el tornillo Phillips #00 de la parte posterior del dispositivo.

    • Retira con cuidado la tapa trasera del dispositivo.

    My switch had 4 00 Phillips head screws in the back cover, one on the bottom of the back cover on either side of the USB-C port and a very short 00 phillips screw on the top of the back cover, next to the fan outlet.

    mike -

  4. 4BNFNPRZ3t1NwU6H
    4BNFNPRZ3t1NwU6H
    BiIDJbOntQYyAC5I
    ZukmwysNbW56paFK

    • Retira la esponja del lector de tarjetas SD

    • Retira lentamente el lector de tarjetas SD con unas pinzas.

    • La extracción o inserción incorrecta del lector de tarjetas SD puede dañar el lector de tarjetas o el zócalo del conector.

  5. MHJYt2kwPT4xVFAu
    MHJYt2kwPT4xVFAu
    E3An5IFgUiGUKqBB
    6uLlHFIO3NpMqnWx

    • Retira los 6 tornillos de cabeza Phillips #00 de la placa de metal dentro del dispositivo.

    • Levanta y retira la placa de metal del dispositivo.

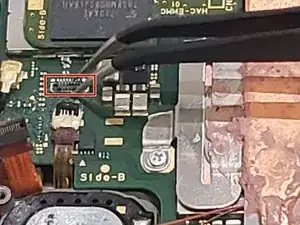

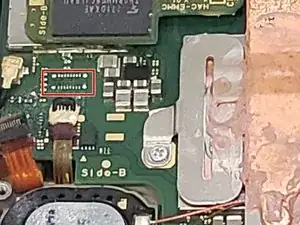

  6. BCBRrh4MGC1dNWhA
    BCBRrh4MGC1dNWhA
    ZhRpFDrCjhu4hiEp
    bPdkffYdGbfsPkiV

    • Aplica calor a 400°C al enchufe del conector durante 30 segundos para aflojar el fundente.

    • Retira con cuidado el zócalo del conector FPC con las pinzas.

    • Retira la placa de cubierta de metal

    • Ten cuidado con la pistola de aire caliente para evitar daños a otras partes o a ti mismo.

    • Se recomienda usar guantes resistentes al calor y cubrir otros componentes con papel de aluminio u otra carcasa metálica.

    NE JAMAIS FAIRE COMME INDIQUE !!

    Très risqué, travail atroce, à ne surtout pas reproduire !!

    Joris DEBARD -

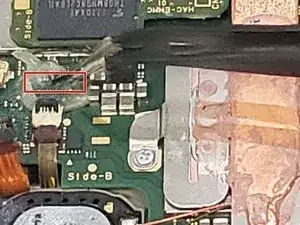

  7. JBejSWkICAiCbCjU
    JBejSWkICAiCbCjU
    VGXReVNCCslnkSeS
    4OUlPm2vnIkxfZ25

    • Aplica una nueva capa de fundente.

    • Alisa la superficie con un hisopo de algodón.

    • Inserta el nuevo enchufe del conector en el fundente.

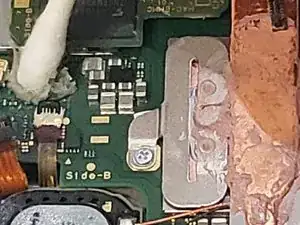

  8. NwIEDmvMWpdtjy2l
    NwIEDmvMWpdtjy2l
    urgQTRlA1ohDP4XY

    • Aplica 400°C al fundente nuevo para aflojarlo.

    • Usa el hisopo de algodón para asegurarte de que el enchufe del conector FPC esté completamente asegurado en el fundente.

    • Ten cuidado con la pistola de aire caliente para evitar daños a otras partes o a ti mismo.

    • Se recomienda usar guantes resistentes al calor y cubrir otros componentes con papel de aluminio u otra carcasa metálica.

    Why does it show applying heat through the hole in the metal plate after the previous instruction is to remove the plate? Confusing to people if they've never worked on a switch before. Maybe remove that photo.

    Nigel -

Conclusión

Para volver a armar tu dispositivo, sigue estas instrucciones en orden inverso.
