Reparación de pantalla negra/sin retroiluminación del iPhone 11

En primer lugar, instalamos la placa base. Conecta la pantalla y la batería.

Presiona el botón de encendido para encender el teléfono. El logo de Apple es vagamente visible. El teléfono se puede encender pero la luz de fondo no funciona.

Retira la pantalla y desconecta la batería. Mide los valores de diodo de los pines 26, 24, 22, 20, 18 y 16 en J8000 con el modo de diodo del multímetro. Los pines 24 y 18 no tienen valores de diodo. El valor normal debe estar alrededor de 400-500. Se puede juzgar preliminarmente que los circuitos de los dos pines tienen circuitos abiertos.

Dado que los componentes relevantes de los dos pines están debajo de la cubierta protectora, debemos quitar la cubierta protectora. Protege los conectores con cinta para altas temperaturas.

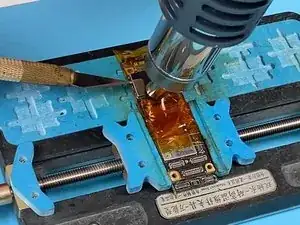

Calienta la cubierta protectora con una pistola de aire caliente a 380 °C y un flujo de aire de 60. Levanta la cubierta protectora con un cuchillo para esculpir. Se puede ver bajo el microscopio que R5651 y R5661 están quemados.

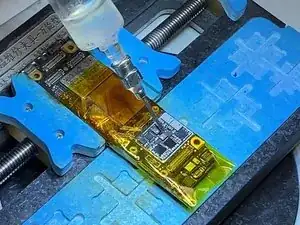

Aplica un poco de fundente en pasta.

Retirar las resistencias con Pistola de Aire Caliente a 360 °C y flujo de aire 40.

Aplica un poco de pasta de soldadura de temperatura media. Sigue calentando con pistola de aire caliente. Debido a que no hemos encontrado resistencias del mismo tamaño, usamos los inductores de protección de retroiluminación del iPhone 7 como alternativas. Calentar con Pistola de Aire Caliente para soldar los inductores.

Después de que la placa base se haya enfriado, retira la cinta de alta temperatura. Medir con multímetro. Los valores de diodo de los pines 24 y 18 vuelven a la normalidad.

A continuación, instalamos la placa base. El teléfono se puede encender. La pantalla funciona correctamente.

El iPhone 11 sin luz de fondo se reparó con éxito.
