Introducción

Después de un uso prolongado, los interruptores de los parachoques pueden volverse menos sensibles incluso si los parachoques mismos no están dañados. Esta guía mostrará el desmontaje, reemplazo y montaje del controlador para reemplazar estos interruptores.

  1. ZGBtdWtVTLh1cK6V
    ZGBtdWtVTLh1cK6V
    VPXrftJAGKBDwvFv
    DGt2aGUPXITXHDxA
    • Ligeramente diferente del modelo anterior, la placa frontal debe quitarse antes que nada. Comienza quitando las tapas del joystick y la cubierta del d-pad.

    • Una vez que los elimine, deberá comenzar a trabajar con una herramienta de apertura junto con las púas alrededor de la placa frontal, comenzando en la parte superior izquierda o superior derecha.

    • Trabaja lentamente alrededor de la placa frontal para aflojar los clips utilizando principalmente las herramientas de apertura de plástico para evitar daños a la placa frontal y los componentes internos.

    Starting center to sides from top, then center to sides from bottom worked for me.

    Robert Cole -

  2. 2AYh4w5NlcEKooTG
    2AYh4w5NlcEKooTG
    dXMJEBpqAJR11hUL
    • Esta es la única parte en la eliminación de la cara que sugeriría usar el spudger de metal, ya que necesitarás un poco más de palanca para liberar el adhesivo que sujeta la placa frontal.

    • Inserta el spudger de metal en el área ubicada, pero solo hasta donde necesites hacer palanca para levantar la placa frontal. Trabaja con precaución y lentamente, ya que esto puede dañar fácilmente los componentes.

    • El adhesivo está ubicado en dos lugares y debido a que no sella el dispositivo para cumplir con los requisitos de IP-67/68, no es necesario reemplazarlo.

  3. u1CrZREhmr3ZXNx2
    u1CrZREhmr3ZXNx2
    iBT4caHepZSMhURK

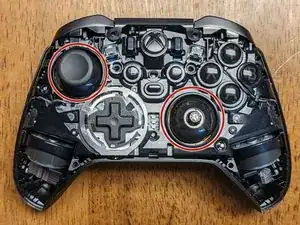

    • Los joysticks se atornillan en el vástago de los potenciómetros y será necesario insistir para quitarlos. Estos deberán girarse en sentido contrario a las agujas del reloj para quitarlos con cualquiera de los siguientes métodos:

    • Método 1: usar una tapa de joystick: intenta esto primero independientemente, ya que tienes menos posibilidades de dañar el dispositivo. Inserta una de las tapas de la palanca de mando en cada una de las palancas de mando e intenta girar con la mano. Si están demasiado apretados, procede con el segundo método.

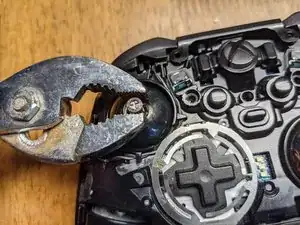

    • Método 2: Usar alicates: con la menor fuerza necesaria para evitar resbalones, aprieta la palanca de mando cerca de la base, donde el bisel permite un "borde plano" que las pinzas pueden sujetar. Una vez que estén sueltos, vuelve al método 1 para continuar con la eliminación.

    YOU WILL BREAK THE ANALOGS if you force them with pliers! Symptom of them breaking: they start spinning around endlessly, with some resistance and never come undone. Please use a heat gun (300C was enough in all cases of me) to heat up the dome stem and then it comes undone very easily. The problem is some industrial grade loctite on its threads.

    tomaspuzis -

    Is there anyway of getting them off once you break them ?

    nicholasfawcett -

    Yes, this step is hell. Can't remove sticks correctly, broke one (symptom described above), and second one not working when I put everything back. Why is it so hard to disassemble....

    Frederic Esnault -

    Pliers are a bit too much in my opinion, a bit too easy to strip something essential or gouge the metal, and there is Loctite involved from the factory here also. I'd recommend using the long thumbstick extender locked onto the stick, since it has the rubber grip tip and is longer it should give you enough torque to get the threads unstuck and unscrew the thumbsticks. Use a slight downward force as you turn the stick to make sure the grooves don't strip on either the extender or the stick piece. At least try this first before moving to pliers.

    just chris... -

    Wish I read the comments first.. I ended up damaging my right stick but was able to move the analog guts back into place and get it functional again. 1/4" socket or box end wrench was a little small, but slight downward pressure gave it grip to screw.

    Attempting to just use the analog stick resulted in me shearing the bond between grip and metal and it's all bumpy now.

    Robert Cole -

    DON'T USE PLYERS!!!! I now have to buy and solder on 2 new analog potentiometers for my controller this is the second time iFixit's "teardown" has caused me to break some ones stuff luckily this time its mine.

    Spunken himer -

    Read the comments and still had to use pliers to get the stick off… screwing in the stick during reassembly seems critical to give it clearance from the plastic face above. To have enough clearance it needs to be super tight again (beyond screwing in by hand) and this is where I broke the tiny screw threads along the stick. It’s clear this was intentionally manufactured to be difficult to repair

    Blake Swanson -

  4. rAtjBMNXyTKyJnb3
    rAtjBMNXyTKyJnb3
    kPGX3s5NSX6eTTdX
    23nt4LeFwPOKTYO1

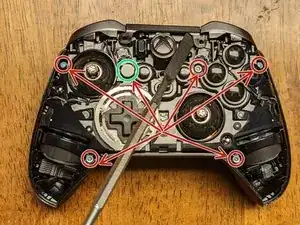

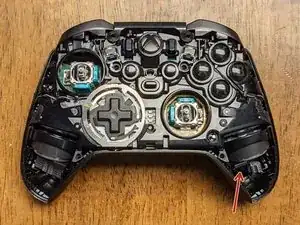

    • Retira los seis tornillos de seguridad T-8 que sujetan la parte delantera y trasera del controlador. Nota: uno (resaltado en verde) está cubierto por una pasta/pegatina blanca que se desmorona cuando se quita; esto te permite saber si alguien ha desarmado previamente tu dispositivo.

    • Una vez que se quitan los tornillos, puedes insertar un spudger debajo de un motor de vibración para proporcionar un poco de palanca para separar la parte frontal de la parte posterior del dispositivo.

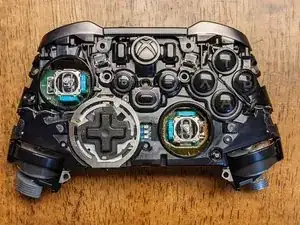

    • La tercera imagen muestra el conjunto frontal retirado de la cubierta posterior.

  5. iQVBXK2q1aiYDLHk
    iQVBXK2q1aiYDLHk
    S5kY1hcNFjTam3qL
    LOqPZnF3glAOAObq

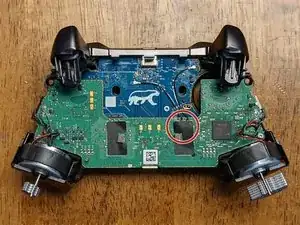

    • Comienza despegando la cinta (las pinzas pueden ayudar) que cubre la conexión en el tablero verde.

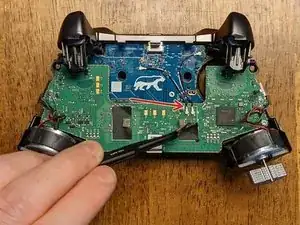

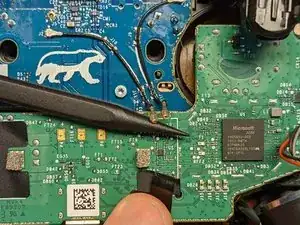

    • Mientras retienes la cinta, inserta el spudger de plástico con punta debajo de las conexiones, y la fuerza de empujar el spudger debajo de ellas debería ser suficiente para liberarlas de la placa.

    I’m having trouble reconnecting these cables back to the motherboard.

    Joseph Samuel -

    Hold the cable over top of the connector with one hand and use your fingernail to apply firm even pressure until you feel the connector reseat.

    Daniel Babin -

  6. EkSQY1D3oRRwO22e
    EkSQY1D3oRRwO22e
    5Iq2cMchMfMdBlfX

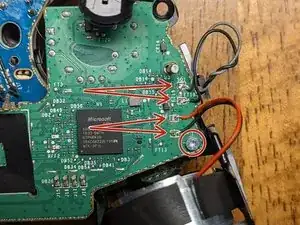

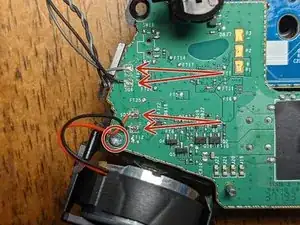

    • Será necesario desoldar los cables de la placa y se reemplazarán más tarde para volver a ensamblarlos.

    • Nota: cada par de hilos tiene el cable negro soldado a la conexión inferior; ten esto en cuenta para el montaje si no tienes cerca las imágenes de esta guía.

    • Nota: Es posible que pueda escaparte y no tener que desoldar estos, dependiendo de lo que necesites alcanzar (crédito para @bikemerlin), pero debido a la simplicidad y fragilidad de estas conexiones, sugeriría quitarlas para evitar daños adicionales.

    • Parte de la soldadura en este controlador requiere una temperatura muy alta para liberarse. Yo tenía el mío configurado a 450 C, sin embargo, es posible que puedas eliminarlo a una temperatura más baja.

    • Retira los dos tornillos T-6 de la placa cerca de los motores de vibración.

    On reassembly, after the board is aligned over the pins, and screws are started, press in the center of the board mother board to plug in the connector from the motherboard to the button board.

    Andrew Kruse -

    Getting in here to clean a sticky Y button, i was able extricate the button board without de-soldering any of the wires. Unclipping the black/gray wires from their most outboard clips and then being extremely careful not to bend any where they connect to the motherboard, you can flip the whole motherboard out of the way, giving enough access to the button board.

    BikeMerlin -

    Yep, it should be possible to do it without desoldering. Some of the other main board connections are quite a bit more difficult to desolder, but these are relatively easy in comparison, so I would still suggest removing them to prevent extraneous damage if at all possible; assuming you have the appropriate tools, of course!

    Wayne Roberts -

    Was the wire soldering done by you on re-assembly, or did it come like this?

    SonarTech -

  7. WAEwDFxSpsEAX3XV
    WAEwDFxSpsEAX3XV
    hi2LZMCjIN2tqLvl

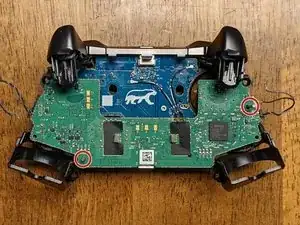

    • Comienza a retirar la placa base deslizándola hacia arriba a lo largo de los pines (como se indica en la imagen). Será necesario levantar el lado izquierdo de su pasador y girar el tablero en sentido contrario a las agujas del reloj en un ligero ángulo antes de que pueda deslizarse la distancia restante fuera del pasador derecho (más largo).

    • Los gatillos se flexionarán un poco, lo que deja un poco más de espacio para la placa. Como con todo lo demás en este desmontaje, ten cuidado y paciencia para evitar dañar cualquiera de los componentes.

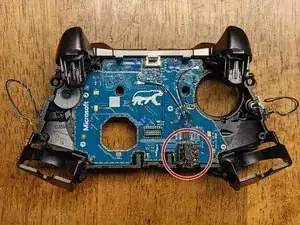

    • Una vez que se haya retirado la placa base, es posible que ya hayas notado que el conector para auriculares se ha movido o caído. Si no lo ha hecho, retíralo del tablero ahora.

  8. 1grRCJ5vihjsMte4
    1grRCJ5vihjsMte4
    dm2e4EP5SrxtqOMJ
    shP1EPyS6lZRo1Rf

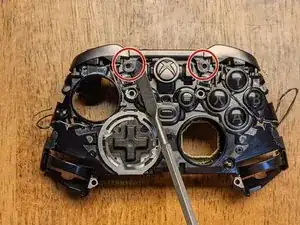

    • Hay dos pestañas que sujetan el retenedor de la barra en su lugar. Muévelos suavemente hacia ti con un spudger y se deslizarán hacia arriba por su propia tensión. Nota: es probable que el retenedor permanezca unido al conjunto del parachoques, pero debe retirarse del conjunto del controlador principal antes de continuar con el siguiente paso.

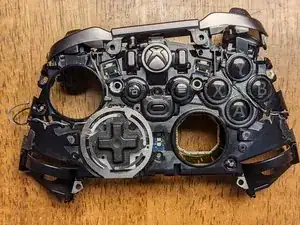

    • Una vez que se haya liberado el retenedor, usa nuevamente el spudger para hacer palanca suavemente en los botones hacia afuera y hacia arriba (en la dirección de la flecha en la imagen), lo que los liberará de otro clip. Haz esto en ambos lados.

    • Como ha señalado el usuario Shane Muir, ten cuidado debido a la fragilidad del retenedor en este paso. Se puede romper fácilmente.

    It’s worth emphasizing that these retainers are fairly easy to break on accident. Be extra gentle when removing or replacing the bumper bar.

    Shane Muir -

    Thanks for the advice; I’ve updated the guide to reflect!

    Wayne Roberts -

  9. LoQlLvRAIC2AmNuD
    LoQlLvRAIC2AmNuD
    KaDm1HhsPPhjklNj

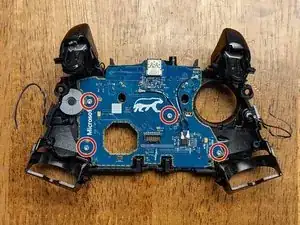

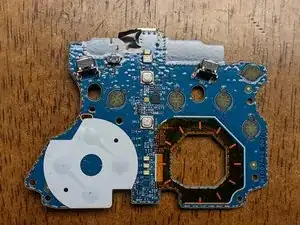

    • Retira los cuatro tornillos T-6 que sujetan la placa secundaria al marco del controlador. Ten en cuenta que esta placa mantiene todos los botones restantes en su lugar, así que ten cuidado de que ninguno de ellos se pierda al quitarlo.

    • Nota: Todos los botones tienen clips que los rodean que evitan que cualquiera de los botones se instale en el lugar equivocado; asegúrate de no forzar ninguno de ellos en una ubicación diferente al volver a montar el dispositivo.

    • Al volver a montar, no fuerces nada en su lugar, ya que esto podría indicar que algo se ha instalado incorrectamente.

    • ¡Eso es todo! Afortunadamente, esta guía te permitió acceder a cualquier componente que necesite ser reemplazado.

    This is also known as the "button board"

    Andrew Kruse -

  10. mk25hnqdsAwP14Yl
    mk25hnqdsAwP14Yl
    1YhoB5twQ3WTqLS3

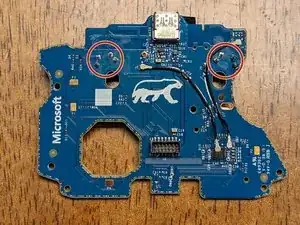

    • Las áreas circuladas en la imagen indican los interruptores y sus respectivas conexiones que deberán desoldarse y reemplazarse.

    • Si no tienes acceso a una pistola desoldadora, será mucho más fácil cortar los interruptores viejos en pedazos. Ten cuidado de dejar la mayor cantidad posible de cada uno de los pasadores para proporcionar algo contra lo que tirar para retirarlos.

    • Los interruptores tienen una forma que debe presionarse en el zócalo con una cantidad de fuerza suficiente; esto es lo que hace que la eliminación sea tan difícil.

    Flux and fresh leaded solder on each joint will bring down the factory unleaded solder temp. This allows for a much easier removal for any electronic component. Users most time have frustrating encounters trying to remove factory unleaded solder(has a higher melting point). Also should have a solder tip relitivly same size as solder joint. Wic works fine after adding the fresh solder.

    Damian Hernandez -

    I've been learning that out of experience lately! I wasn't for sure if it was a fluke so I didn't want to offer it as advice, but it seemed to be working so far. Thanks for the tip, Damian!

    Wayne Roberts -

    • Inserta la punta de su soldador dentro del orificio y usa la bomba del otro lado para eliminar toda la soldadura.

    • Desafortunadamente, no tomé fotos de este proceso, sin embargo, aquí es donde la bomba desoldadora se vuelve una necesidad. Los nuevos interruptores necesitarán un amplio espacio para insertarlos en los orificios, por lo que deberás asegurarte de que no quede soldadura en ellos.

    This part is where I got stuck. There is no way to remove the solder. For the back holes, they don't even melt, even with flux and more solder. I'm giving up on fixing it just because i can't remove the solder. Any help on this would be appreciated.

    Frederic Esnault -

    It's been a while since I've gone through this process, but if I remember correctly I ended up using quite a bit of fresh solder to loosen up the OEM solder. I don't remember the temp setting I had my soldering gun, but it was way hotter than I needed to melt my replacement solder. Try to crank up the temp a decent amount and see if that helps; that and a little extra time sitting on those connections might help. Good luck!

    Wayne Roberts -

    • Una vez que los interruptores tengan suficiente espacio para insertarlos, se mantendrán en su lugar ya que tienen suficiente tensión hacia afuera para hacerlo.

    • Agrega nueva soldadura a las conexiones.

    • Dependiendo de los interruptores de repuesto que hayas comprado, es posible que debas afeitar el brazo que empuja el interruptor. Esta es la parte del parachoques que se extiende hacia abajo y presiona físicamente el interruptor.

    • Esto era necesario para mi dispositivo, ya que tenía interruptores de Xbox 360 sobrantes que parecen ser más táctiles y duraderos que las variantes de Xbox One.

Conclusión

Para volver a armar tu dispositivo, sigue estas instrucciones en orden inverso.
