Sustitución de los interruptores de clic izquierdo/derecho del Logitech G700s

Paso 1

Retira las pilas del ratón.
Usa una herramienta de apertura de plástico para despegar las cuatro patas del ratón.

Paso 2

Retira los cinco tornillos Phillips #00 de 5,5 mm que se encuentran debajo de las patas del mouse.

Paso 3

Saca la parte superior del mouse de la mitad inferior.
Hay un cable que conecta las dos mitades.
Desconecta los botones programables de la placa base.
La carcasa de la clavija blanca de la placa base puede salirse al desconectarla. En ese caso, usa una herramienta para hacer palanca en la ubicación indicada para separarlos e inserta la carcasa nuevamente en la placa base.

I able to access the scroll wheel without removing the cable. If you do that, I recommend placing some sort of object against the top half of the mouse so that it doesn't move and pull on the cable. I have fairly small hands though so you might need to unplug the cable.

Ash -

Paso 4

Retira el pin negro que sujeta la rueda de desplazamiento a la placa base.
La protuberancia en el lado inferior del pasador hace clic en el hoyuelo en la base.
Creo que la forma más fácil de quitar el pasador es usar el extremo puntiagudo del spudger para empujar este extremo del pasador.

Paso 5

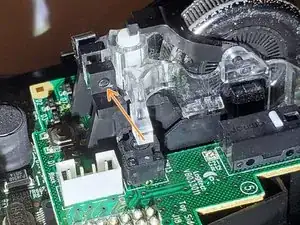

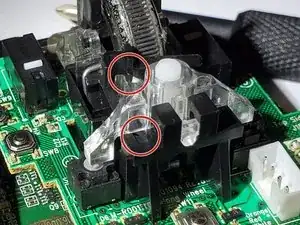

Primero, levanta el conjunto por la parte posterior (flecha verde), mientras mantienes la parte delantera de plástico transparente apoyada en los resortes (círculo rojo).
Luego, tirando muy levemente hacia atrás, levanta con cuidado la parte delantera de los resortes.
Podría saltar un poco de los resortes.
La parte frontal transparente tiene un orificio que se adhiere a un mordisco transparente justo debajo del soporte (flecha azul en la segunda imagen) para que la rueda de desplazamiento gira hacia la izquierda y hacia la derecha para la función de desplazamiento hacia la izquierda y hacia la derecha.
Aunque el punto de pivote no está unido demasiado profundamente. Al volver a ensamblar, alinea las marcas circulares en el frente con los resortes, luego presiona el lado posterior hacia abajo en el soporte y se alineará automáticamente.
¡Tenga cuidado de no perder los dos resortes pequeños! ¡Son magnéticos y se pueden acoplar a cualquier destornillador de punta magnética!
Dejar un imán en el clip de metal podría ayudar a retener los resortes, aunque no lo he probado.
Retira los resortes y consérvalos.

My problem was dirt accumulated in the clear plastic case of the wheel, making wheel hard to spin. I was able to disassemble and reassemble OK, but the difficulty was “hard”, and it took 20-30 minutes.

Didn’t thought about taking photos and I’m not going to disassemble this again, maybe after another 2.5 years of use. Still, here’s couple of tips.

Two tiny springs in the wheel assembly are tricky to assemble back correctly. Pay attention where each end of the spring is. You’ll need to pre-load them the same way or you gonna break the “clicky versus smooth wheel” mechanical button.

The wheel axle is non removable. To detach the wheel, you need to apply outwards forces on the two clear plastic things holding ends of the axle. I used 2 flat screwdrivers, inserting them along the sides of the wheel. It’s easy to break plastic part by applying too much force, but I was lucky.

Konstantin - 18/08/20

I had this same issue, but what I did is take a piece of paper towel and used tweezers to force it between the mouse and the clear plastic casing. Then by forcefully scrolling, it pushed both the paper towel, and the dirt, out of the scroll wheel mechanism.

Harrison Lee - 03/11/20

Paso 6

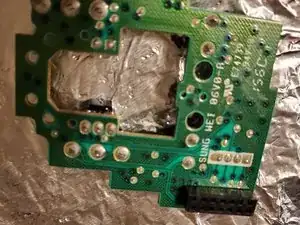

Desuelda los pines del cabezal. Desuelda mientras los tornillos y el hardware de montaje en los siguientes dos pasos aún están colocados, para que la placa sea más estable.
Presta atención a las piezas de plástico cerca del encabezado. Encuentra una posición cómoda en la que no sea probable que la plancha entre en contacto con las piezas de plástico, ya que se derretirán si la plancha entra en contacto con ellas.
Usa mucho fundente. Considero que el succionador de soldadura del ingeniero SS-02 es mucho menos frustrante de usar, ya que su cilindro tiene juntas tóricas y genera una buena succión. También tiene una punta flexible resistente al calor que le permite presionarla contra la PCB y la plancha.
Mira directamente hacia abajo y verifica que se haya eliminado la mayor parte de la soldadura entre el pin y la pared lateral. Empuja cada pasador hacia los lados para asegurarte de que se suelte.
Si todavía hay una cantidad significativa de soldadura, vuelve a calentar la unión e intenta aspirar nuevamente.
Si se ves casi transparente pero el pasador aún está conectado, intenta empujar el pasador hacia la pared opuesta (donde está claramente desprendido) con una cantidad moderada de fuerza. (Sin embargo, no lo fuerces demasiado o corres el riesgo de dañar el revestimiento del orificio pasante)
Si no se mueve con una cantidad moderada de fuerza, intenta usar la plancha para empujar el pasador de la misma manera. Si se adhiere a otra parte, entonces la soldadura no se succiona lo suficiente.
Si deseas modificar la PCB para poder usar un enchufe que conecte la parte superior e inferior, para que sea más fácil de acceder en el futuro. Deberás reemplazar o acortar los pines del cabezal. Utiliza encabezados de 2x7 de paso de 2,0 mm. Hay aproximadamente 7,2 mm entre las tablas. Yo usé pines Molex 87758-1450 y enchufe Amphenol 63453-114LF.

Is there a guide somewhere on how to do the socket mod for the connection between the top and bottom PCBs?

Aneurinski -

Follow the bottom PCB assembly replacement guide then desolder the header completely, and install the parts mentioned in this step.

Though desoldering the header on the bottom board can be much more difficult due to the holes being plated through holes, so it's much more difficult to get the solder out. I used a piece of desoldering braid loaded with solder and a blade soldering tip to heat all joints and remove the header. Very fiddly process.

If you want to experiment you can try snipping the headers short (without disassembling the bottom board) by maybe 2~3mm, and filing the sharp edges down a bit. Though beware of metal dust/clippings that might short out components.

dennis97519 -

Paso 7

Retira los dos tornillos Phillips #00 de la placa base.
Los resortes ya deberían haber sido retirados y guardados en el paso de la rueda de desplazamiento. Si no, hazlo antes de quitar los tornillos.
Retira el soporte de metal

you need to go over the connection between the boards poor shwing to just break the board

Joseph T. LeBlanc - 16/07/19

Paso 8

Retira los dos tornillos Phillips #00.
A continuación, retira el soporte de plástico de la rueda de desplazamiento.
El tablero de botones superior ahora se puede quitar.
No lo fuerces si no se levanta fácilmente. Vuelve al paso de desoldar el pin del cabezal y verificae si aún quedan conexiones.
Si modificaste tu mouse para usar un enchufe, levanta la placa desde las ubicaciones indicadas por los círculos amarillos para evitar romper la PCB. Al volver a armar, 1º alinea los dos postes centrales que el soporte de la rueda de desplazamiento une a los orificios, luego presiona hacia abajo en el área del encabezado

And you’ve snapped the PCB in two, as seen in Step 6, Pic 1. The mouse is now destroyed.

G T - 03/02/19

Paso 9

Desuelda los interruptores de la placa de circuito y quitalos.

Paso 10

Alternativamente, sigue https://community.pcgamingwiki.com/blog/... y https://www.youtube.com/watch?v=eDoXMJyi... para abrir los interruptores sin desoldar y limpiar los contactos del microinterruptor.
Ten cuidado de no rayar la placa de circuito cuando sueltes la carcasa del interruptor.
