Sustitución del conjunto de botones laterales del Logitech G700s

Escrito Por: Chase Tisinger
  • Comentarios: 3
Sustitución del conjunto de botones laterales del Logitech G700s

Dificultad

Moderado

Pasos

6

Tiempo Requerido

10 - 15 minutos

Introducción

Al seguir esta guía, podrás quitar y reemplazar el bloque de botones laterales cuádruples de tu mouse para juegos Logitech G700s.

  1. TEL6wF4FV1dmmTVB

    • Retira las pilas del ratón.

    • Usa una herramienta de apertura de plástico para despegar las cuatro patas del ratón.

  2. rhAqyJEOtq5DboQL
    rhAqyJEOtq5DboQL
    veptU16VIpvBdwyT

    • Retira los cinco tornillos Phillips #00 de 5,5 mm que se encuentran debajo de las patas del mouse.

  3. 1V332SIE6sPjZFaZ
    1V332SIE6sPjZFaZ
    JF3HhKRHFToFBfYQ
    RrXuSGbbdGdKQDFo

    • Saca la parte superior del mouse de la mitad inferior.

    • Hay un cable que conecta las dos mitades.

    • Desconecta los botones programables de la placa base.

    • La carcasa de la clavija blanca de la placa base puede salirse al desconectarla. En ese caso, usa una herramienta para hacer palanca en la ubicación indicada para separarlos e inserta la carcasa nuevamente en la placa base.

    I able to access the scroll wheel without removing the cable. If you do that, I recommend placing some sort of object against the top half of the mouse so that it doesn't move and pull on the cable. I have fairly small hands though so you might need to unplug the cable.

    Ash -

  4. wbSh6vpQXehADqWQ
    wbSh6vpQXehADqWQ
    iY5kOfbSwP5ZZqCH
    DAyuIMHtIRgjRCDj

    • Retira los tres tornillos Phillips #00 de 5,5 mm que sujetan el ensamblaje del botón al mouse.

    • No retires ninguno de los tornillos de la placa de circuito, solo los que sujetan el ensamblaje de plástico en su lugar.

  5. Wstb5aT6KvPpCMId
    Wstb5aT6KvPpCMId
    tB5rflh2jVdtXAvL
    JptKpE2vLNmlnPKR

    • Para quitar el conjunto de botones lateral:

    • Primero, desengancha los cables de la guía de cables para que no queden atrapados mientras extraes el conjunto.

    • El conjunto se sujeta mediante los postes para tornillos en la carcasa superior y los orificios para tornillos en el conjunto. El siguiente paso explicará en detalle cómo abrirlo.

    • Definitivamente no tires del cable para quitarlo como se muestra en la primera imagen. Los cables son un poco frágiles.

  6. xdRwpTdDRnGQ4abC
    xdRwpTdDRnGQ4abC
    qibHZcYHQKqT2XjU
    poyyRajwnakEbuZi

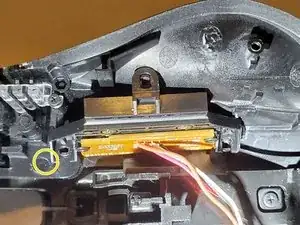

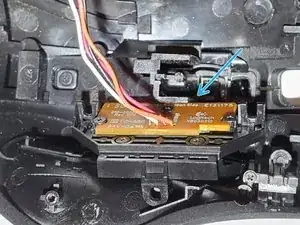

    • El orificio del tornillo cerca del lado izquierdo y del botón parece ser más fácil de abrir primero. Usa la miniatura para hacer palanca debajo de la ubicación marcada mientras presionas simultáneamente G7 para sacarlo.

    • Repite en el otro lado, presionando G8.

    • El conjunto debe aflojarse. Presiona los botones y muévelos suavemente y sácalos.

    • Todavía habrá un poco de fricción entre la PCB y el poste central en la carcasa superior, pero no requerirá demasiada fuerza. Trata de sacarlo suavemente.

Conclusión

Para volver a armar tu dispositivo, sigue estas instrucciones en orden inverso.
